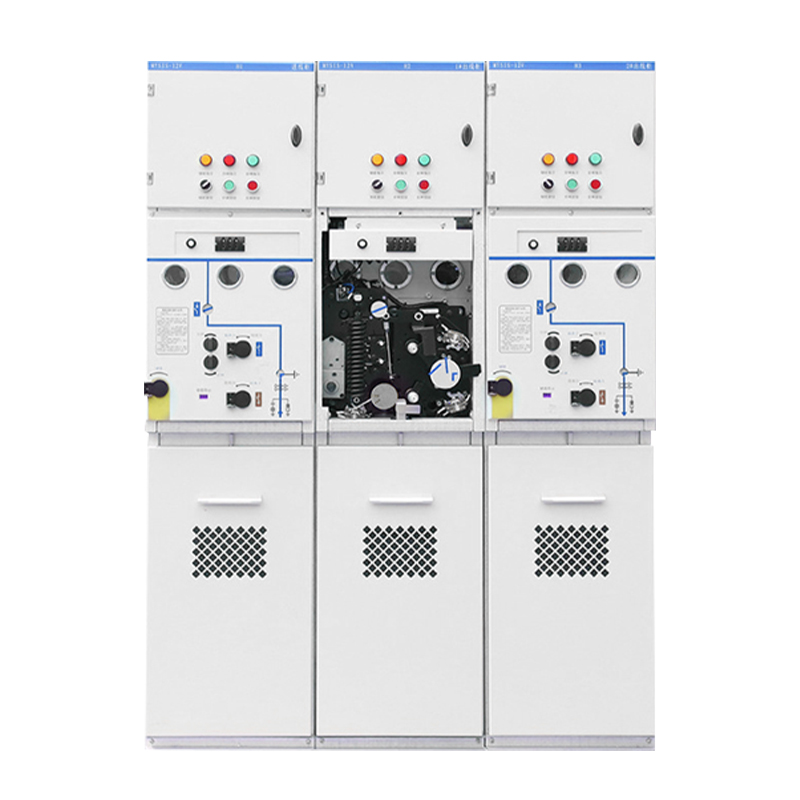

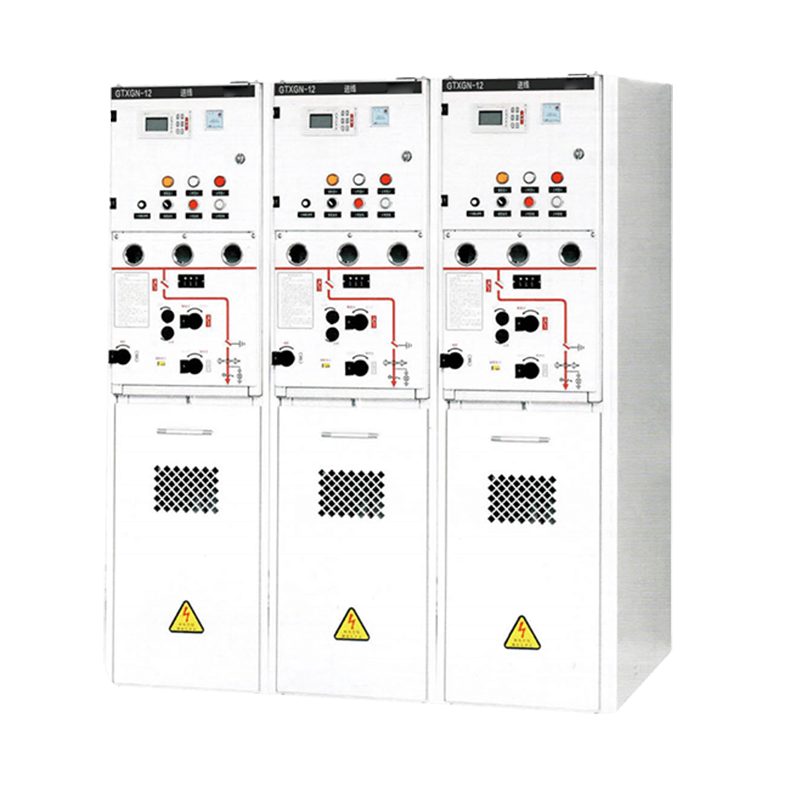

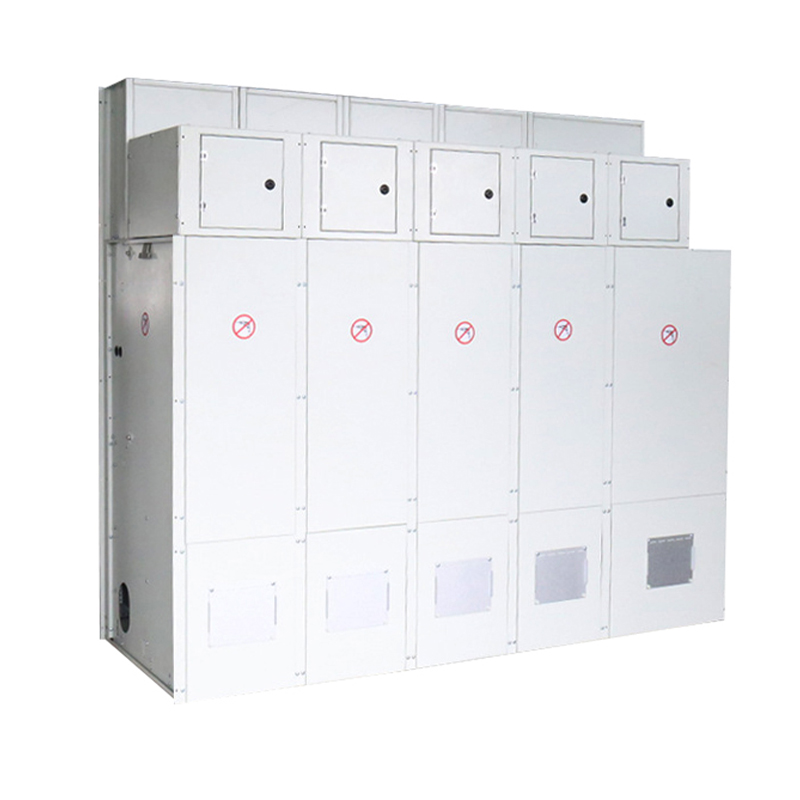

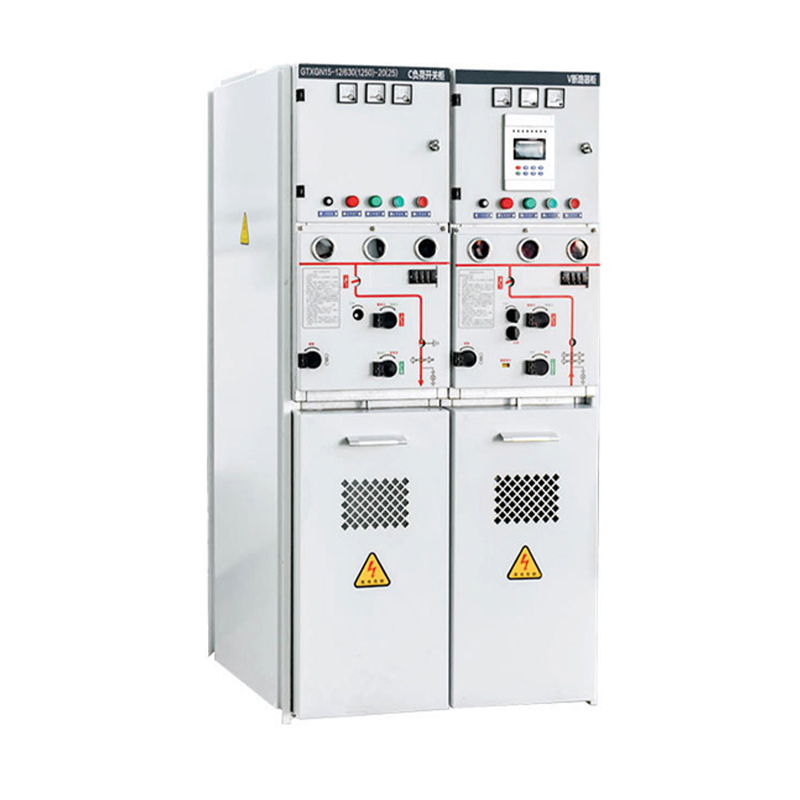

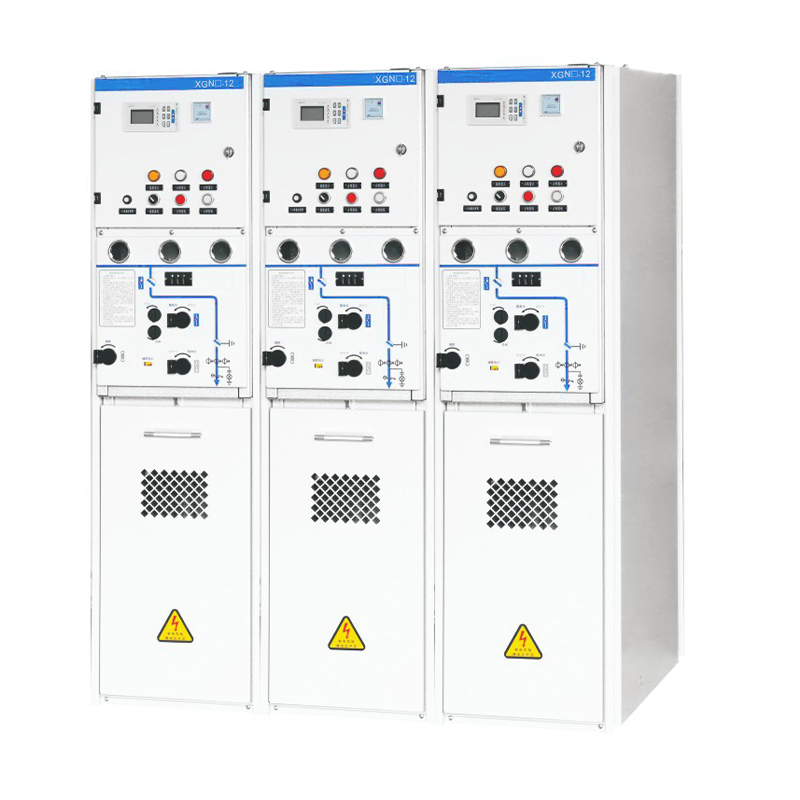

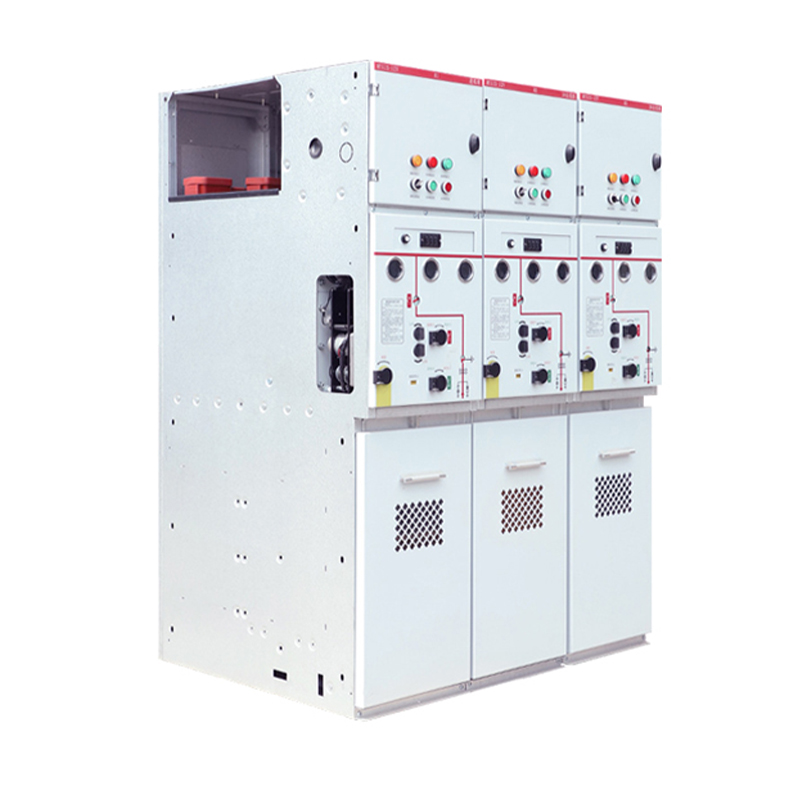

Đơn vị chính không có vòng 12kV SF6 - Thiết bị chuyển mạch cách điện rắn - Bảo vệ môi trường thân thiện với môi trường

Tổng quan

SINH SÁCH CAMONGEAR (SIS) thay thế cách điện khí truyền thống bằng các thành phần được đóng gói theo chiều từ epoxy, loại bỏ khí nhà kính trong khi mang lại hiệu suất vượt trội trong các mạng 124040kV. Bằng cách nhúng các bộ phận trực tiếp vào điện môi rắn không cần bảo trì, SIS đạt được kích thước siêu nhỏ, miễn dịch với các chất gây ô nhiễm môi trường và độ tin cậy vòng đời> 30 năm. Tuân thủ các tiêu chuẩn IEC 62271, đó là giải pháp đi đến cơ sở hạ tầng năng lượng mà không ảnh hưởng đến sự an toàn hoặc hiệu quả không gian.

Tính năng sản phẩm

1. Hệ thống cách nhiệt niêm phong ẩn:

• Công tắc tải điện áp cao và các thành phần trực tiếp được đóng gói trong vỏ cách nhiệt của nhựa epoxy, đạt được hoạt động không có khí hoàn chỉnh.

• Công nghệ gián đoạn chân không đảm bảo tuyệt chủng hồ quang đáng tin cậy trong thiết kế được tối ưu hóa không gian.

2. Cơ chế chuyển đổi ba vị trí:

• Công tắc tải tích hợp có cơ chế ba vị trí (thực hiện phá vỡ) với chức năng nối đất.

• Lưỡi nối đất phục vụ mục đích kép như một rào cản cô lập.

3. Kết nối mô -đun & Niêm phong tính toàn vẹn:

• Các đơn vị hỗ trợ mở rộng mô-đun thông qua các ống lót cách nhiệt được che chắn ba cực trên mỗi mạch để chấm dứt cáp.

• Các vỏ kín được thiết kế (cấp nhập khẩu) đảm bảo tính toàn vẹn ẩn dật tại các giao diện cơ chế.

4. Xây dựng điện môi nâng cao:

• Ống lót và xi lanh cách nhiệt sử dụng nhựa epoxy cycloaliphatic nhập khẩu, được chế tạo thông qua công nghệ Gelation áp lực tự động (APG).

• Tay áo cao su silicon cung cấp niêm phong nén giữa các xi lanh cách nhiệt và ống lót điện áp cao.

5. Hệ điều hành tích hợp an toàn:

• Mỗi mạch có các cơ chế vận hành gắn trước chuyên dụng với khóa liên động cơ học toàn diện.

• Các cơ chế vận hành lò xo điều khiển cả công tắc tải (hoạt động thủ công/điện) và công tắc nối tiếp/cách ly (chỉ thủ công).

6. Tùy chọn ngắt mạch:

• Định cấu hình với bộ truyền động nam châm vĩnh cửu (PMA):

• Đóng/mở điện

• Chỉ vấp thủ công (không đóng tay thủ công)

• Cơ chế vận hành lò xo thay thế:

• Hoạt động thủ công/điện

• Khối thiết bị đầu cuối có dây trước để tích hợp tự động hóa phân phối

Kịch bản ứng dụng

1. Các trạm biến áp phân phối đô thị & trạm thứ cấp nhỏ gọn

• Thử thách: Các trung tâm thành phố bị hạn chế không gian cần thiết bị miễn phí SF₆ để đáp ứng các nhiệm vụ chất lượng không khí (ví dụ: London Lez).

• Vai trò sis:

• Thiết kế không khí loại bỏ báo cáo/thuế F-GAS (EU 517/2014).

• Dấu chân nhỏ hơn 40% so với AIS cho phép lắp đặt trong tầng hầm/bãi đỗ xe.

• Rào cản rắn được xếp hạng IP67 ngăn chặn đèn flashover trong môi trường bị ô nhiễm/ẩm ướt.

2. Các trung tâm dữ liệu và trang web điện toán cạnh

• Thử thách: Các mục tiêu PUE nghiêm ngặt và khả năng không khoan nhượng đối với các rò rỉ SF₆ gần tải trọng của nó.

• Vai trò sis:

• Cách điện miễn phí SF₆ phù hợp với các cam kết RE100 (Google/Amazon).

• Epoxy kháng lửa (được xếp hạng V0) loại bỏ các rủi ro lan truyền flash hồ quang.

• -40 ° C đến +65 ° C Hoạt động đảm bảo sự ổn định trong các vi chất hóa trang chủ.

3. Cây công nghiệp nặng (thép/khai thác/hóa chất)

• Thử thách: Bụi dẫn điện/hơi ăn mòn làm suy giảm thiết bị đóng cắt thông thường.

• Vai trò sis:

• Các mô -đun kín kín chặn muối, sunfua và các hạt kim loại.

• Khả năng phục hồi địa chấn (IEC 62271-3 Lớp 2) cho các khu vực nặng rung.

• Không có giám sát khí SF₆ → OPEX thấp hơn 35% so với GIS.

4. Điện khí hóa cổng & tái tạo ngoài khơi

• Thử thách: Xịt muối/độ ẩm 100% kích hoạt thất bại cách nhiệt.

• Vai trò sis:

• Đóng gói chống ăn mòn sống sót qua thử nghiệm ISO 9227 Salt-Mist.

• Thiết kế không áp lực tránh các vụ nổ ở mực nước biển/độ cao.

• Điện trở sốc/rung cho lắp đặt năng lượng mặt trời/gió nổi.

5. Bệnh viện & mạng lưới điện đường hầm

• Thử thách: Cơ sở hạ tầng quan trọng cần phải an toàn cho lửa, không độc hại.

• Vai trò sis:

• Sự phân hủy không độc tính (ngay cả trong các lỗi hồ quang).

• Khả năng tương thích thông gió hạn chế cho triển khai ngầm.

• Hoạt động làm mát thụ động loại bỏ sự phụ thuộc HVAC.
