Bảng điều khiển APFC: Loại bỏ hình phạt của yếu tố công suất & mở khóa công suất hệ thống

I. Tại sao chúng ta cần một bảng điều khiển APFC?

Các cơ sở bị ảnh hưởng bởi yếu tố công suất thấp phải đối mặt ngay lập tức, hậu quả tốn kém: phí tiện ích trừng phạt , hao mòn tăng tốc trên thiết bị đóng cắt điện , năng lượng lãng phí và năng lực hệ thống bị hạn chế. Sự không hiệu quả này làm giảm lợi nhuận và độ tin cậy của thiết bị. Giải pháp được thiết kế tích hợp vào thiết bị đóng cắt điện áp thấp hoặc bảng Switch là bảng điều khiển APFC (Bảng điều chỉnh hệ số công suất tự động).

Một bảng điều khiển APFC là một bảng điện được xây dựng có mục đích được thiết kế để bù năng lượng phản ứng tự động . Chức năng cốt lõi của nó là giám sát và điều chỉnh liên tục, duy trì hệ số công suất tối ưu (> 0,95) thông qua chuyển đổi thông minh của các ngân hàng tụ điện . Công nghệ này hiệu chỉnh yếu tố công suất tự động trực tiếp nhắm mục tiêu vào gánh nặng tài chính và hoạt động do tải trọng cảm ứng.

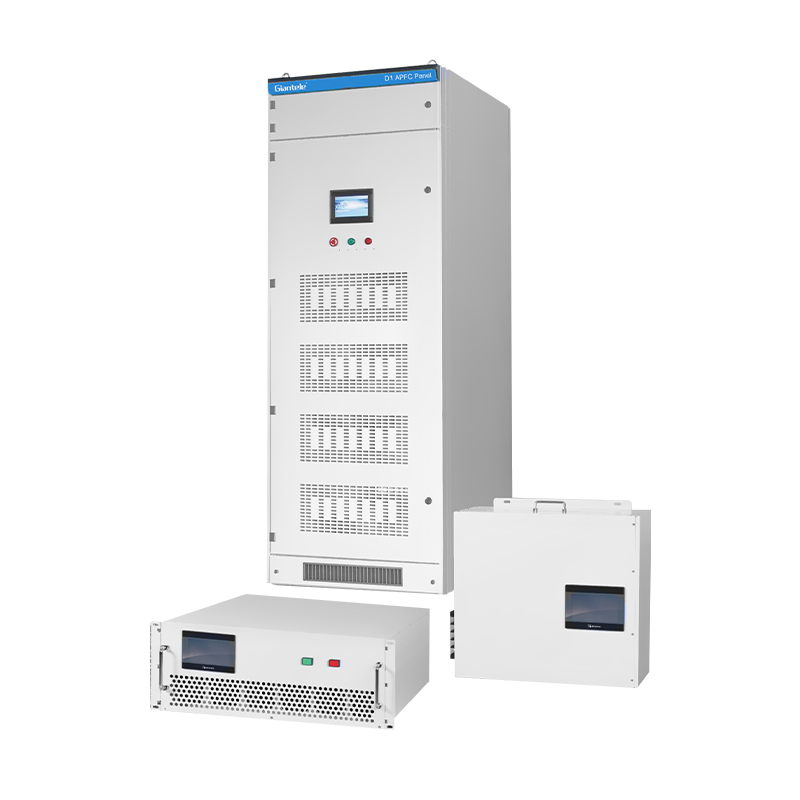

Bảng điều khiển APFC

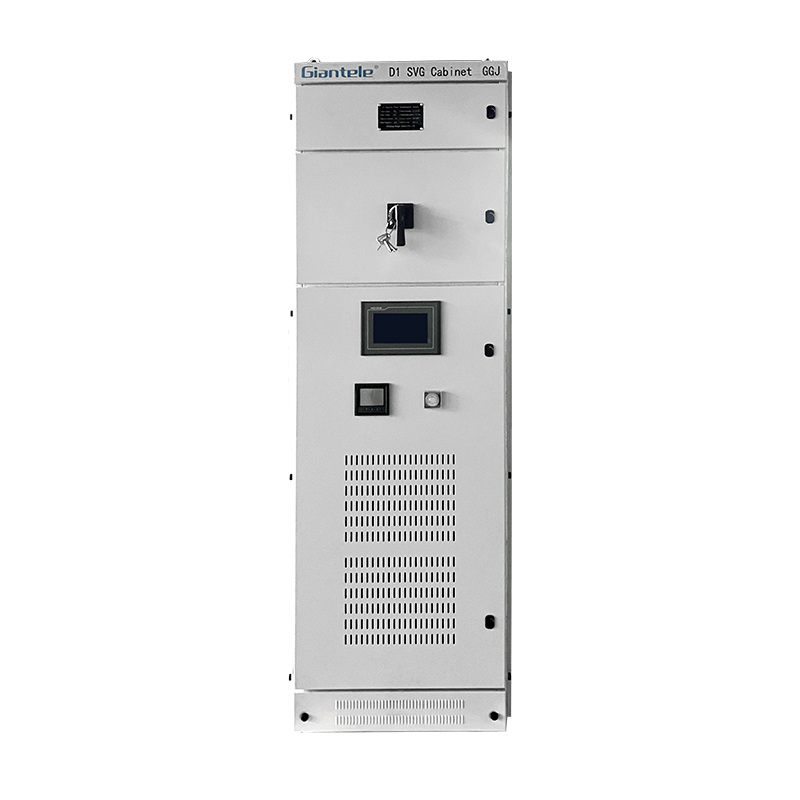

Bảng điều khiển APFC

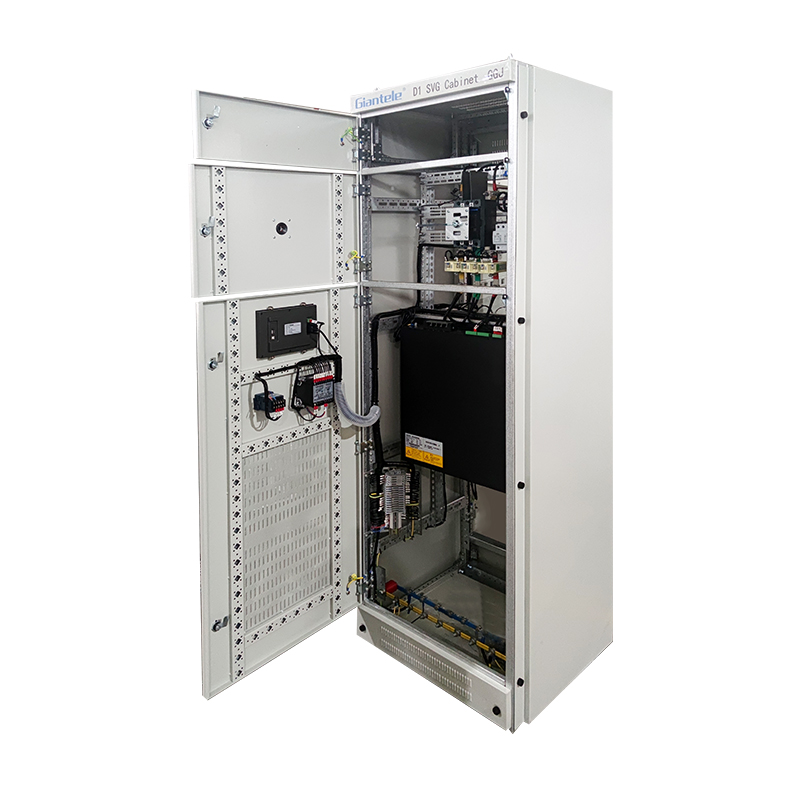

Bảng điều khiển APFC

Ii. Giải nén hậu quả yếu tố công suất thấp

Bỏ qua hệ số công suất thấp đảm bảo các tác động tiêu cực đến thiết bị đóng cắt điện và điểm mấu chốt của bạn:

1. Hình phạt yếu tố công suất tốn kém: Các tiện ích áp đặt các khoản phí đáng kể khi hệ số công suất giảm xuống dưới ngưỡng hợp đồng (thường là 0,90-0,95). Đây là chi tiêu tinh khiết có thể tránh được.

2. Khả năng cơ sở hạ tầng điện lãng phí: Máy biến áp lực PF thấp , dây cáp, bộ ngắt mạch và thiết bị đóng cắt trong bảng điện của bạn để mang dòng điện quá mức cho cùng một công việc thực sự. Điều này dẫn đến:

• Các hệ thống 'Full ' Không thể thêm tải: Công suất thiết bị đóng cắt điện áp thấp hiện tại được tiêu thụ không hiệu quả, chặn mở rộng mà không cần nâng cấp tốn kém.

• Tăng tổn thất năng lượng I²R: Dòng điện cao hơn gây ra sự phát sinh nhiệt đáng kể (tổn thất điện trở) trong dây dẫn và các thành phần thiết bị đóng cắt - lãng phí KWH mà bạn phải trả.

3. Sự suy giảm thiết bị tăng tốc: dòng điện quá mức thông qua thiết bị đóng cắt điện , máy biến áp và cáp gây ra quá nhiệt, tăng ứng suất nhiệt và rút ngắn tuổi thọ thành phần (cách điện, tiếp điểm, thanh bus). Bảng của bạn Switchboard ở tuổi sớm.

4. Giảm điện áp tiềm năng: Sự mất ổn định điện áp nghiêm trọng ở đầu phân phối có thể ảnh hưởng đến thiết bị nhạy cảm.

Thực hiện bảng điều khiển APFC để điều chỉnh hệ số công suất tự động là con đường trực tiếp để giảm thiểu các vấn đề đắt tiền này.

Iii. Giải pháp bảng điều khiển APFC: Cách hiệu chỉnh hệ số công suất tự động hoạt động

Bảng điều khiển APFC thực hiện bù công suất phản ứng bằng cách sử dụng các ngân hàng tụ điện để cung cấp công suất phản ứng hàng đầu (KVAR), chống lại công suất phản ứng bị trễ được rút ra bởi tải trọng cảm ứng (động cơ, máy biến áp). Hành động này đạt được sự cải thiện yếu tố sức mạnh quan trọng.

Được tích hợp trong thiết bị chuyển mạch điện áp thấp của bạn hoặc là thành phần bảng chuyển mạch độc lập , bảng điều khiển APFC chứa các yếu tố chính:

1. Bộ điều khiển thông minh: Bộ phận giám sát bộ não, hệ số công suất thời gian thực , điện áp và dòng điện; Tính toán cần thiết bù công suất phản ứng (KVAR).

2. Các ngân hàng tụ điện: Các nhóm tụ điện (KVAR REATED), Nguồn gốc của công suất khắc phục cho phép điều chỉnh hệ số công suất.

3. Thiết bị chuyển mạch chính xác (Contactors/thyristors): Thực hiện các lệnh của bộ điều khiển để chuyển các bước ngân hàng tụ điện vào/ra khỏi mạch trong bảng điều khiển điện.

4. Lò phản ứng phá hủy (cần thiết cho giảm thiểu điều hòa): Bảo vệ các ngân hàng tụ điện khỏi quá tải và ngăn chặn sự cộng hưởng trong môi trường hài hòa bị ô nhiễm, đảm bảo bù công suất phản ứng đáng tin cậy trong thiết bị đóng cắt.

5. Bảo vệ toàn diện: Cầu chì, rơle điện áp trên/dưới, cảm biến nhiệt bảo vệ sự đầu tư trong thiết bị đóng cắt điện.

6. Giao diện giám sát: Cung cấp khả năng hiển thị vào PF, điện áp, dòng điện, v.v., tại bảng điều khiển điện.

Hoạt động tự động liền mạch:

1. Phát hiện: Bộ điều khiển xác định hệ số công suất dưới mức tối ưu.

2. Tính toán: Xác định thâm hụt KVAR chính xác yêu cầu bù công suất phản ứng.

3. Lệnh: Tín hiệu (các) Bước ngân hàng tụ điện cụ thể .

4. Kích hoạt: Các thiết bị chuyển đổi cung cấp năng lượng cho các tụ điện cần thiết.

5. Đúng: Hàng đầu hiện tại trung hòa dòng điện bị trễ, cung cấp cải thiện hệ số công suất.

6. Duy trì: Điều chỉnh liên tục, thời gian thực thông qua hiệu chỉnh hệ số công suất tự động đảm bảo hiệu suất hệ thống tối ưu mà không cần đầu vào thủ công trong bảng điều khiển và thiết bị đóng cắt điện của bạn.

Iv. Lợi ích đã được chứng minh của tích hợp bảng điều khiển APFC

Cài đặt bảng điều khiển APFC mang lại lợi tức đầu tư và lợi nhuận hoạt động nhanh chóng:

• Loại bỏ hình phạt của yếu tố công suất & giảm phí nhu cầu: Slash ngay lập tức, chi phí tiện ích không cần thiết. Hiệu chỉnh hệ số công suất tự động nhắm mục tiêu thoát nước tài chính gốc.

• Giảm mức tiêu thụ năng lượng: Dòng hoạt động thấp hơn cắt giảm đáng kể tổn thất I²R trong cáp và thiết bị đóng cắt , tạo ra tiết kiệm KWH trực tiếp. Cải thiện yếu tố công suất có nghĩa là ít lãng phí sức mạnh.

• Tối đa hóa năng lực cơ sở hạ tầng hiện có: Giảm sức mạnh rõ ràng (KVA). Mở khóa công suất tiềm ẩn trong máy biến áp, cáp, thiết bị đóng cắt điện áp thấp và bảng Switch , trì hoãn nâng cấp tốn kém.

• Mở rộng tuổi thọ của thiết bị: Giảm dòng điện và nhiệt độ làm giảm ứng suất nhiệt trên thiết bị đóng cắt , máy biến áp và cáp. Tăng cường độ tin cậy làm giảm chi phí bảo trì.

• Cải thiện Cấu hình điện áp: Giảm thiểu các giọt điện áp gây ra bởi dòng điện phản ứng, cải thiện chất lượng công suất cho tải trọng nhạy cảm ở hạ lưu.

• Tuân thủ được đảm bảo: Đảm bảo tuân thủ nhất quán các nhiệm vụ của hệ số công suất tiện ích với bù công suất phản ứng đáng tin cậy.

• Tăng cường tính bền vững: tổn thất hệ thống thấp hơn góp phần làm giảm lượng khí thải carbon.

V. Các khu vực ứng dụng quan trọng yêu cầu bảng APFC

Một bảng điều khiển APFC là điều cần thiết ở bất cứ nơi nào tải cảm ứng gây ra hệ số công suất thấp duy trì (<0,90):

• Sản xuất công nghiệp: Các cơ sở với động cơ (máy bơm, quạt, máy nén, CNC), hàn, sưởi ấm lớn, máy ép dập.

• Các tòa nhà thương mại: Các khu phức hợp lớn với HVAC trung tâm, ánh sáng huỳnh quang/LED rộng (dằn), máy bơm, thang máy, nhà bếp thương mại.

• Cơ sở hạ tầng: Trạm bơm nước/nước thải, hệ thống thông gió lớn.

• Môi trường quan trọng: Các trung tâm dữ liệu (hệ thống UPS, làm mát), bệnh viện yêu cầu thiết bị đóng cắt đáng tin cậy và sức mạnh tổng đài .

• Công nghiệp nặng: Dầu khí, khai thác, cơ sở máy móc hạng nặng.

• Bất kỳ trang web nào trải qua: Hình phạt PF đối với hóa đơn, tổn thất năng lượng không giải thích được, máy biến áp/cáp nóng hoặc công suất bị hạn chế trong cơ sở hạ tầng bảng điện của họ .

Vi. Kết luận: Đầu tư thiết yếu vào hiệu quả điện

Bảng điều khiển APFC không phải là một thứ xa xỉ. Đó là một công nghệ điều chỉnh yếu tố công suất cơ bản quan trọng đối với hiệu quả điện hiện đại và quản lý chi phí. Nó loại bỏ một cách có hệ thống chất thải tài chính và ứng suất thiết bị được áp đặt bởi hệ số công suất thấp thông qua bù công suất phản ứng chính xác, tự động bằng cách sử dụng các ngân hàng tụ điện được kiểm soát.

Đạt được kết quả tối ưu đòi hỏi chuyên môn: Phân tích nhân tố công suất chính xác , kích thước ngân hàng tụ điện chính xác và cấu hình bước, đánh giá điều hòa để lựa chọn lò phản ứng, chất lượng thành phần mạnh mẽ và tích hợp liền mạch vào môi trường thiết bị chuyển mạch / bộ chuyển mạch điện áp thấp .
