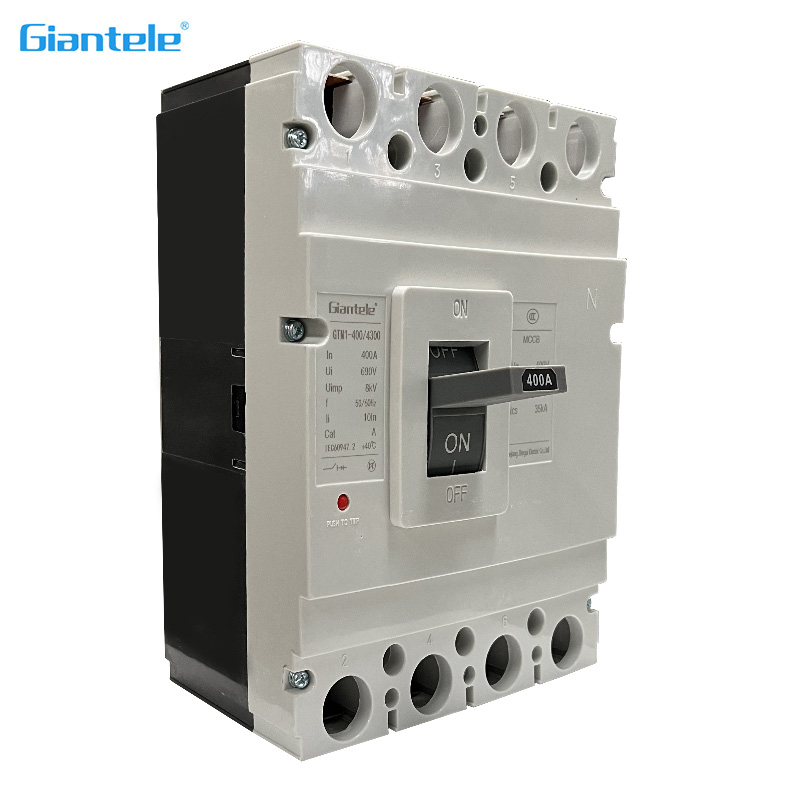

Bộ ngắt mạch vỏ đúc 2P 3P 4P dòng M1

Bộ ngắt mạch vỏ đúc dòng M1 thích hợp cho việc chuyển đổi thường xuyên và khởi động động cơ (lnms 630A trpe trở xuống) trong mạch AC 50hz/60hz, điện áp cách điện định mức 690V (500V đối với GMLM1-63), điện áp hoạt động định mức từ 400V trở xuống và dòng điện định mức là 1250A.

Cài đặt: Dọc / Ngang

Phù hợp với tiêu chuẩn IEC 60947-2 và GB14048.2

Số:
Đánh giá hiện tại:	63A 630A 1250A
Giai đoạn:	3
Tình trạng sẵn có:





Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
M1
Nhãn hiệu:
Giantele
Điện áp định mức:
AC400/690V
Đánh giá hiện tại:
Lên đến 800A
Tần suất định mức:
50/60hz
Moq.:
1 cái
Tiêu chuẩn:
IEC GB
Tên sản phẩm:
MCCB M1

Tổng quan

Cầu dao vỏ đúc GTM1 (MCCB) là đỉnh cao của công nghệ bảo vệ điện được thiết kế cho hệ thống phân phối điện áp thấp. Được thiết kế để nhanh chóng cắt đứt các dòng điện bất thường, nó bảo vệ khỏi tình trạng quá tải và đoản mạch, từ đó bảo vệ cơ sở hạ tầng điện. Được bọc bằng nhựa chắc chắn và được trang bị cơ chế ngắt mạch hiện đại, GTM1 MCCB được dành riêng để mang lại sự an toàn tuyệt vời. Nó là tài sản không thể thiếu trong nhiều môi trường khác nhau, bao gồm môi trường công nghiệp, thương mại và dân cư, đảm bảo tính toàn vẹn và an ninh về điện.

Tính năng sản phẩm

Khả năng gián đoạn đặc biệt: Với khả năng giải quyết nhanh chóng các dòng điện ngắn mạch đáng kể, nó hoạt động nhanh chóng để ngắt kết nối các mạch điện, ngăn chặn các vụ cháy điện tiềm ẩn và bảo vệ thiết bị khỏi bị hư hỏng.
Độ nhạy chính xác: Tự hào với khả năng phát hiện vượt trội về tình trạng quá tải và ngắn mạch, nó nhanh chóng xác định những bất thường về dòng điện, từ đó giảm đáng kể khả năng xảy ra sự cố về điện.
Hoạt động thân thiện với người dùng: Được thiết kế dành cho người dùng, nó cung cấp cả chế độ vận hành thủ công và tự động, mang lại khả năng thích ứng và dễ sử dụng để đáp ứng các nhu cầu đa dạng.
Cấu hình mô-đun: Thiết kế mô-đun của nó hợp lý hóa quá trình tùy chỉnh, cho phép lựa chọn và sắp xếp dễ dàng dựa trên các yêu cầu mạch cụ thể, do đó tạo điều kiện cho việc lắp đặt và bảo trì dễ dàng.
Được xây dựng để trường tồn: Được chế tạo từ những vật liệu cao cấp sử dụng kỹ thuật tiên tiến, nó hứa hẹn mang lại hiệu suất ổn định, đáng tin cậy, ngay cả trong những điều kiện bất lợi.
Tính bền vững trong tâm trí: Bằng cách kết hợp các vật liệu thân thiện với môi trường trong quá trình sản xuất, nó không chỉ đảm bảo an toàn mà còn phù hợp với các tiêu chuẩn bảo vệ môi trường hiện đại.
Ứng dụng đa năng: Tương thích với nhiều thông số kỹ thuật về điện áp và dòng điện, nó phục vụ cho nhiều ứng dụng khác nhau, từ nhà ở và trung tâm thương mại đến các khu công nghiệp, mang đến khả năng bảo vệ điện ổn định.

Dữ liệu kỹ thuật

Kiểu	Dòng điện định mức (A)	Cực	Tỷ lệ điện áp cách điện (V)	Điện áp hoạt động định mức (V)	Khoảng cách hồ quang (mm)	Khả năng cắt ngắn mạch tối đa (kA)	Khả năng ngắt ngắn mạch dịch vụ (kA)	Hoạt động hiệu suất		Danh mục sử dụng
								Trọng tải	Dỡ bỏ
GTM1-63L	(6),10,16,20, 25,32,40,50,63	3,4	500V	400V	0	25	18	1500	8500	A
GTM1-63M					0	50	35
GTM1-125L	(10),16,20,25, 32,40,50,63 80.100.125		800V		0(<50)	35	22
GTM1-125M					0(<50)	50	35
GTM1-250L	100,125,160, 180.200.225				50	35	22	1000	7000
GTM1-250M					50	50	35
GTM1-400L	225.250.315, 350.400				50	50	35	1000	4000
GTM1-400M					100	65	42
GTM1-630L	400 500 600				100	50	35
GTM1-630M					100	65	42
GTM1-800M	630.700.800				100	75	50
GTM1-1250M	1000,1250				100 100	100 150	65 80
GTM1-1600M	1600

Lưu ý: 6A không có bảo vệ nhiệt

Cực N của cầu dao bốn cực được đặt ở phía bên phải của sản phẩm có 4 loại:

Loại A: Không có dòng điện nhả trên cực N mà làm liên tục, không đóng mở bằng 3 cực còn lại.

Loại B: Không có cơ cấu nhả dòng điện trên cực N, đóng mở bằng các cực khác..

Loại C: Có dòng điện nhả và đóng mở bằng 3 cực còn lại.

Loại D: Với dòng điện nhả ngắt khiến cho luôn luôn không đóng mở bằng 3 cực còn lại.

Đặc tính bảo vệ

Bộ nhả nhiệt động của bộ ngắt mạch cung cấp tính năng nghịch đảo thời gian trễ, trong khi bộ nhả từ tính là hoạt động tức thời như trình bày trên bảng 2 (bộ ngắt mạch phân phối) và bảng 3 (bộ ngắt mạch bảo vệ động cơ).

Dòng điện phát hành định mức (A)	Giải phóng nhiệt động lực học (nhiệt độ môi trường đất liền +40°°C biển +45°C )		Dòng điện hoạt động của bộ nhả từ tính (A)
Dòng điện phát hành định mức (A)	1,05In (trạng thái lạnh) Thời gian không hoạt động (h)	1,30In (trạng thái nhiệt) Thời gian hoạt động (h)	Dòng điện hoạt động của bộ nhả từ tính (A)
10  Trong  63	≥1	<1	10Trong ±20%
63 ≤Trong 100	>2	<2	10Trong ±20%
100 Trong  800	≥2	<2	5Trong ±20% 10Trong ±20%

Dòng điện phát hành định mức (A)	Giải phóng nhiệt động lực học (nhiệt độ môi trường đất liền +40°°C biển +45°C )				Dòng điện hoạt động của bộ nhả từ tính (A)
	1,0ln (trạng thái lạnh) thời gian không ngắt quãng (h)	Thời gian ngắt 1,20ln (trạng thái nhiệt) (h)	Thời gian ngắt 1,50ln (trạng thái nhiệt) (m)	7.2 Thời gian chuyến đi trong (trạng thái lạnh)
10 In 250	≥2	<2	44	4	12Trong ±20%
250 In ≤ 630			8	6

Kích thước phác thảo và lắp đặt (mm)

Kiểu	Kích thước phác thảo (mm)																																Kích thước lắp đặt
	Kết nối bảng mặt trước																	Kết nối bảng mặt sau					Kết nối plug-in										Kích thước lắp đặt
	W	W1	L	L1	L2	H	H1	H2	H3	H4	C	D	E	F	G	W2	W3	L4	H5	H6	ØD	ØD1	L5	L6	H7	H8	H9	H10	J	K	Ød1	M	A	B	Ød
GTM1-63L	76	50	135	170	117	74	92	20	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							60.7				25	117	3.5
GTM1-63M	76	50	135	170	117	82	98.5	28	7	4	85	28.5	48	22	14	100	75	117	44	66	8	8							62				25	117	3.5
GTM1-100L	92	60	150	185	132	68	86	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-100M	92	60	150	185	132	86	104	24	7	4	88	35.5	50	22	17.5	122	90	129	68	108	26	16	92	168	50	62	74	17.5	56	60	6.5	M8	30	129	4.5
GTM1-250L	107	70	165	215	144	86	110	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-250M	107	70	165	215	144	103	127	24	5	4	102	31.5	50	22	17	142	105	126	66	110	20	20	94	183	50	69.5	84.5	17.5	54	70	6.5	M8	35	126	5
GTM1-400L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-400M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	198	144	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630L	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-630M	182	116	270	370	234	110	160	43	8	6	134	70	89	65	Φ29	240	174	200	65	125	36	36	169	299	60	92	110	21	123	100	8.5	M12	58	200	7
GTM1-800M	210	140	280	380	243	106	145	33	30	128									128														70	243	7.2
GTM1-1250M	210	140	393			200
GTM1-1600M	210	140	393			200
