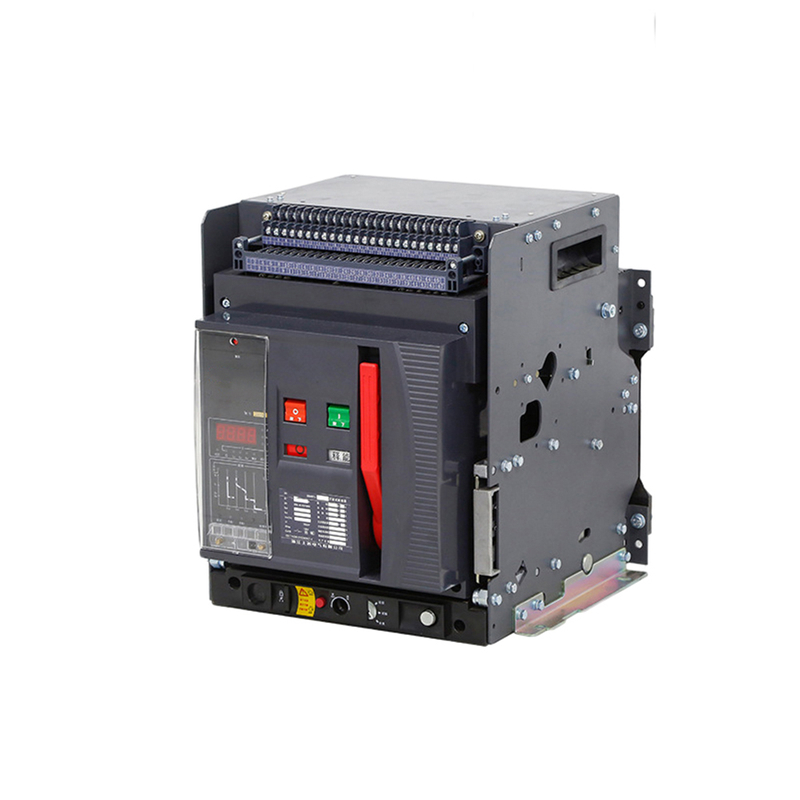

Máy cắt không khí GTW1

Máy cắt không khí GTW1 được thiết kế để nâng cao độ an toàn và độ tin cậy của hệ thống điện. Nó thường được sử dụng trong các cơ sở hạ tầng công nghiệp, thương mại và công cộng, giảm thiểu hiệu quả các rủi ro liên quan đến sự cố điện. Thiết kế nhỏ gọn và khả năng mạnh mẽ của nó phù hợp với các tiêu chuẩn quốc tế, khiến nó phù hợp với nhiều môi trường điện đầy thách thức.

Số:
Đánh giá hiện tại:	630A 800A 1000A 1250A 1600A 2000A 2500A 2900A 3200A 3600A 4000A 5000A 6300A
Tình trạng sẵn có:





Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
GTW1
Nhãn hiệu:
Giantele
Điện áp định mức:
400/690V
Đánh giá hiện tại:
630/800/1000/1250/1600/2000/2500/2900/3200/3600/4000/5000/6300A
Tần suất định mức:
50Hz/60Hz
Giai đoạn:
3/4

Tổng quan

Tính năng sản phẩm

Công suất hiện tại cao

Có sẵn nhiều tùy chọn dòng điện định mức khác nhau, với công suất tối đa lên tới 6300A, đáp ứng các yêu cầu tải đa dạng.

Bảo vệ toàn diện

Cung cấp nhiều tính năng bảo vệ, bao gồm bảo vệ quá tải, ngắn mạch và rò rỉ, đảm bảo an toàn cho cả thiết bị và nhân viên.

Hệ thống giám sát thông minh

Được trang bị các mô-đun giám sát tiên tiến liên tục theo dõi các thông số điện, có tính năng cảnh báo lỗi và khả năng điều khiển từ xa để cải thiện khả năng quản lý.

Công nghệ ngắt nhanh

Sử dụng công nghệ bảo vệ nhiệt và điện từ hiệu quả để ngắt kết nối mạch nhanh chóng, giảm thiểu thiệt hại do sự cố điện.

Thiết kế mô-đun

Hỗ trợ cấu hình linh hoạt dựa trên nhu cầu của người dùng, tạo điều kiện mở rộng và bảo trì dễ dàng cho các ứng dụng khác nhau.

Độ bền và độ tin cậy

Được chế tạo bằng vật liệu chất lượng cao và quy trình sản xuất tiên tiến, mang lại khả năng chống chịu tuyệt vời trước các áp lực môi trường.

Tùy chọn cài đặt linh hoạt

Có thể được lắp đặt ở nhiều nơi khác nhau, chẳng hạn như tủ phân phối hoặc thùng loa, thích ứng với các bố cục không gian khác nhau và đơn giản hóa việc bảo trì.

Tuân thủ quốc tế

Đáp ứng nhiều tiêu chuẩn quốc tế, đảm bảo chất lượng và an toàn sản phẩm, mang đến cho người dùng sự đảm bảo đáng tin cậy.

Thiết kế tiết kiệm năng lượng

Được thiết kế để giảm mức tiêu thụ năng lượng, phù hợp với xu hướng hiện nay về bảo tồn năng lượng và tính bền vững.

Thông số kỹ thuật của thiết bị chính

Đồng hồ đo ampe ngắt mạch định mức, như thể hiện trong bảng.

Dòng điện định mức cấp Shell InmA	Xếp hạng hiện tại InA
2000	630/800/1000/1250/1600/2000
3200	2000/2500/2900/3200
4000	3200/3600/4000
6300	4000/5000/6300

Bộ ngắt mạch có công suất cắt ngắn mạch định mức và chịu được dòng điện trong thời gian ngắn, bộ ngắt mạch hồ quang. Khoảng cách bằng 'Không' (Nghĩa là, bên ngoài Bộ ngắt mạch Không bay Không vòng cung), Như được hiển thị trong Bảng.

Cấp độ dòng điện định mức của Shell Inm A		2000	3200	4000	6300
Khả năng cắt ngắn mạch giới hạn định mức Icu O-CO (KA)	400V	80	100	100	120
Khả năng cắt ngắn mạch giới hạn định mức Icu O-CO (KA)	690V	50	65	65	85
Công suất tạo dòng ngắn mạch định mức (KA) NX Icu/cosO	400V	176/0,2	220/0,2	220/0,2	264/0,2
Công suất tạo dòng ngắn mạch định mức (KA) NX Icu/cosO	690V	105/0,25	143/0,2	143/0,2	187/0,2
Khả năng cắt ngắn mạch định mức Ics O-CO-CO (KA)	400V	50	65	65	100
Khả năng cắt ngắn mạch định mức Ics O-CO-CO (KA)	690V	40	65	65	75
Dòng điện chịu được thời gian ngắn định mức độ trễ 1S 0,4 giây, O-CO (KA)	400V	50	65	65/80(MCR)	85/100(MCR)
	690V	40	50	50/65(MCR)	65/75(MCR)
Lưu ý: khả năng ngắt dòng trong cùng.

Bộ ngắt mạch Công suất tản nhiệt tối đa là 360W. Bộ ngắt mạch định mức dòng điện liên tục ở các nhiệt độ môi trường khác nhau, như thể hiện trong bảng.

Nhiệt độ môi trường GTW1	630A	800A	1000A	1250A	1600A	2000A
40	630A	800A	1000A	1250A	1600A	2000A
50	630A	800A	1000A	1250A	1550A	1900A
60	630A	800A	1000A	1250A	1550A	1800A
Lưu ý: Hệ số giảm công suất 2500A trở lên là 0,9, 6300A 4000A không rơi vào.

Có bộ điều khiển dòng điện thông minh và chức năng bảo vệ các đặc tính bảo vệ quá dòng

Cài đặt Ir của Bộ điều khiển (I/In) và Lỗi, Như được hiển thị trong Bảng.

Trì hoãn thời gian dài	Độ trễ ngắn		tức thời		Lỗi nối đất
Ir1	Ir2	Lỗi	Ir3	Lỗi	Ir4		Lỗi
(0,4-1)Trong	(0,4-15)Trong	±10%	Trong-50KA(Inm=2000A) Trong-75K(Inm=3200-4000A) Trong-100KA(Inm=6300A)	±150%	Inm=2000-4000A(0,2-0,8) Tối đa 1200A	Inm=6300(0.2~1.0)Trong	±10%
Lưu ý: khi cả hai (bắt buộc) ba mức bảo vệ, giá trị cài đặt không thể vượt qua.

Độ trễ Đặc tính bảo vệ quá dòng ngược thời gian I2Ti= (1.5Iri 'U (1.05-0.2) Ir 1 Thời gian được hiển thị trong bảng, Sai số thời gian là ± 15% Lưu ý: Tl-Thời gian dài 1.5Irl Toàn bộ thời gian, Độ trễ dài Tl Thời Gian, Như Thể Hiện Trong Bảng.

1.05Irl	1.3Irl	Thời gian cài đặt 1,5Irl s	15	30	60	120	240	480
>2H không hoạt động	<1H không hoạt động	2.0Thời gian Irl s	84	16.9	33.7	67.5	135	270

Đặc điểm bảo vệ quá dòng thời gian trễ ngắn Bảo vệ quá dòng có độ trễ ngắn để cài đặt giới hạn thời gian, nếu mở rộng thấp cho thời gian nghịch đảo, đặc điểm của nó: I2Ts=(8Lr) 2Ts, Ts, được thiết kế cho thời gian trễ chung khi Vhf> 8Lrl, tự động chuyển đổi Đặc tính thời gian, đặc tính thời gian như trong bảng.

Lỗi thời gian là ± 15%
