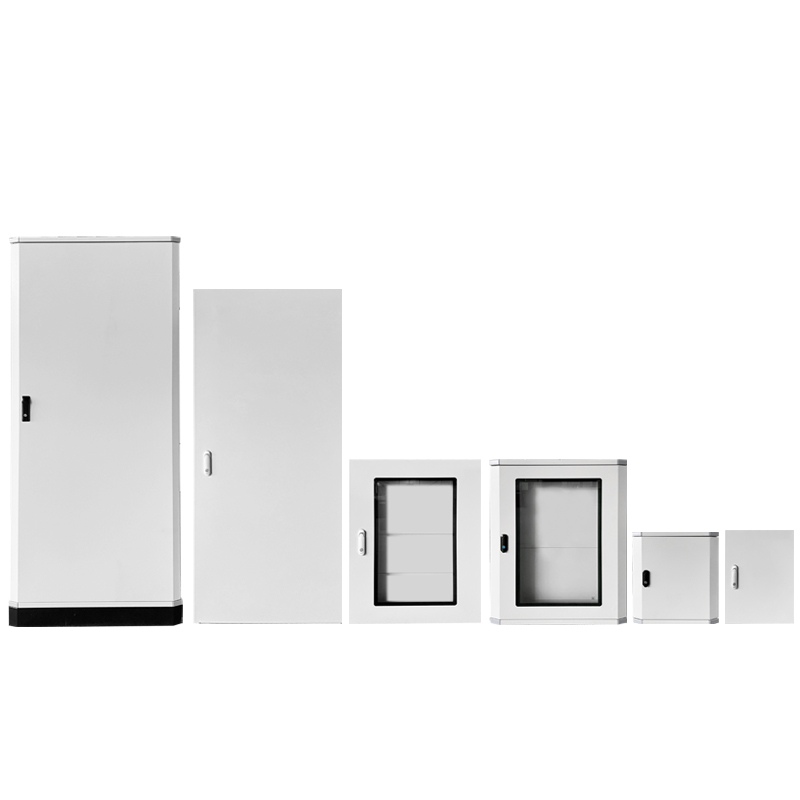

Hộp phân phối điện áp thấp Prism E Series từ nhà sản xuất Trung Quốc

Tổng quan

Hộp phân phối điện áp thấp dòng Prism E là giải pháp hiệu suất cao được thiết kế cho hệ thống phân phối điện áp thấp. Nó được sử dụng rộng rãi trong các lĩnh vực công nghiệp, thương mại và dân cư, cung cấp giải pháp phân phối an toàn, đáng tin cậy và linh hoạt. Hộp phân phối được làm từ vật liệu chất lượng cao và quy trình sản xuất tiên tiến, đảm bảo độ bền và độ tin cậy. Thiết kế mô-đun của nó tạo điều kiện cho việc lắp đặt, bảo trì và mở rộng dễ dàng, khiến nó phù hợp với nhiều nhu cầu phân phối điện áp thấp khác nhau.

Tính năng sản phẩm

Hiệu suất an toàn

Tuân thủ các tiêu chuẩn quốc tế (IEC 61439-1/2) đảm bảo an toàn về điện.
Được trang bị nhiều thiết bị bảo vệ, như bảo vệ quá tải, bảo vệ ngắn mạch và bảo vệ rò rỉ, đảm bảo sử dụng an toàn.

Độ tin cậy cao

Sử dụng vật liệu chất lượng cao và quy trình sản xuất tiên tiến để đảm bảo độ tin cậy lâu dài.
Khả năng chống nhiễu điện từ tuyệt vời đảm bảo hệ thống hoạt động ổn định.

Dễ bảo trì

Được thiết kế với mục đích bảo trì thuận tiện, tất cả các bộ phận đều có thể dễ dàng tiếp cận và thay thế.
Cung cấp sơ đồ và nhãn nối dây rõ ràng, tạo điều kiện thuận lợi cho việc kiểm tra và bảo trì hàng ngày.

Tính linh hoạt và khả năng mở rộng

Thiết kế mô-đun cho phép hệ thống được mở rộng và nâng cấp khi cần thiết.
Hỗ trợ các phương pháp lắp đặt khác nhau, chẳng hạn như treo tường và đặt trên sàn, thích ứng với các môi trường lắp đặt khác nhau.

Quản lý thông minh

Các mô-đun giám sát thông minh tùy chọn cho phép giám sát và quản lý từ xa.
Hỗ trợ thu thập và phân tích dữ liệu, giúp người dùng tối ưu hóa việc quản lý điện năng và nâng cao hiệu quả vận hành hệ thống.

Hiệu quả năng lượng và bảo vệ môi trường

Được làm từ vật liệu thân thiện với môi trường, tuân thủ chỉ thị RoHS, giảm tác động đến môi trường.
Thiết kế tối ưu cải thiện hiệu quả sử dụng năng lượng, giảm tiêu thụ năng lượng.

Dữ liệu kỹ thuật

Đặc tính điện
Dòng định mức tối đa In(A)		Mở cài đặt				630A/1000A
		Cài đặt ẩn				160
Điện áp cách điện định mức Ui (V AC)		800
Điện áp hoạt động định mức Ue (V AC)		400
Điện áp chịu xung định mức Uimp (kV)		8
Tần số fn (Hz)		50/60
Dòng chịu đựng ngắn hạn định mức tối đa Icw (kA/1s)		50
Dòng điện chịu được đỉnh định mức tối đa Ipk (kA)		105
Đặc tính cơ học
Đầu vào cáp		Trên/dưới
cấp độ IP	Mở cài đặt	Trên/dưới
	Cài đặt ẩn	30/31/40/41/54
Lớp I

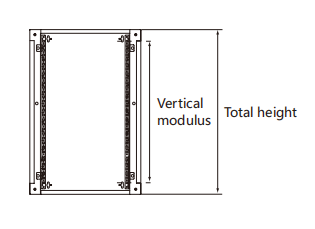

Kích thước (mm)	module	9	13	17	21	25	29	33	36
	Chiều cao mở	500	700	900	1100	1300	1650	1850	2000
							(bao gồm cả cơ sở)
	Độ sâu bề mặt	236 (cửa đặc trong suốt) /250 (cửa mở) 306							506
	Độ sâu ẩn	221					KHÔNG
	Chiều rộng	600(IP 30/31/40/41/54),600 300(IP 30/40)							800
Cửa tủ	Cửa kiên cố IP30/31/40/41/54	Đúng
	Mở cửa IP30/31/40/41	Đúng					KHÔNG
	cửa thông thoáng IP30/31/40/41/54	Đúng							KHÔNG
Tiêu chuẩn áp dụng
Tiêu chí xác minh thiết kế		GB/T 7251.1 GB/T 7251.2; IEC61439.1 IEC61439.2
chuẩn IP		IEC60529
Tiêu chuẩn bể rỗng		GB/T20641
Điều kiện môi trường
hoạt động		trong nhà
Độ cao cao nhất (m)		2000
Nhiệt độ môi trường trung bình (°C)		35
Mức độ ô nhiễm		3
Khác
Chất liệu tủ		Thép tấm cán nguội
Phun vỏ		Bột nhựa epoxy phun tĩnh điện
Màu sắc		RAL7035

(1) Để áp dụng giải pháp 1000A, hãy liên hệ với nhóm hỗ trợ dịch vụ được ủy quyền hoặc Phòng Tiếp thị thiết bị điện áp thấp.

(2) Chiều cao tủ gắn mở 2000mm (khuôn 36) chỉ áp dụng cho giải pháp 630A~1000A.

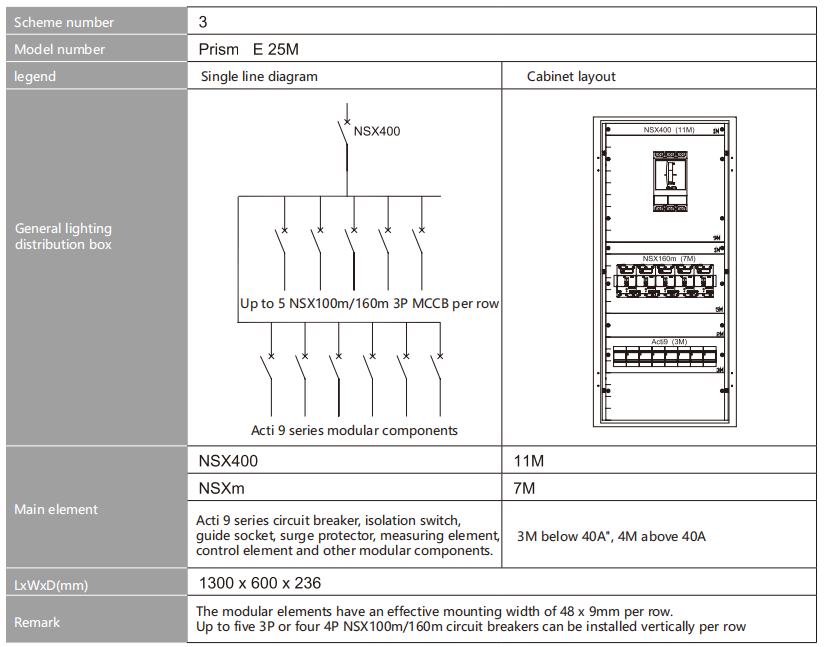

Giải pháp thanh đồng 630A1000A

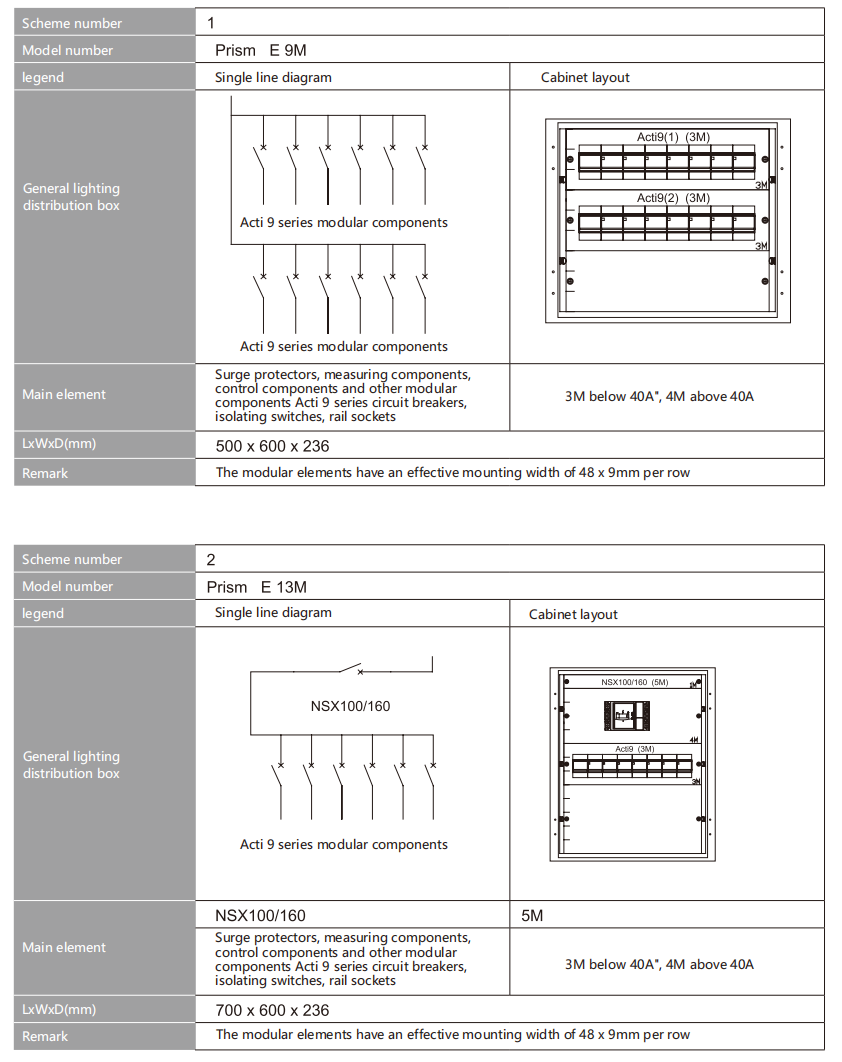

Hộp phân phối điện điều hòa

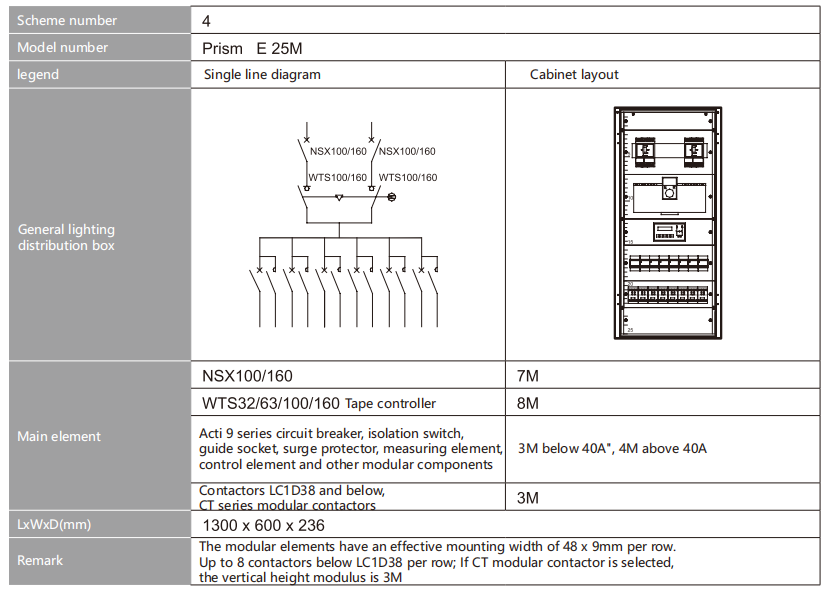

Hộp phân phối đèn khẩn cấp

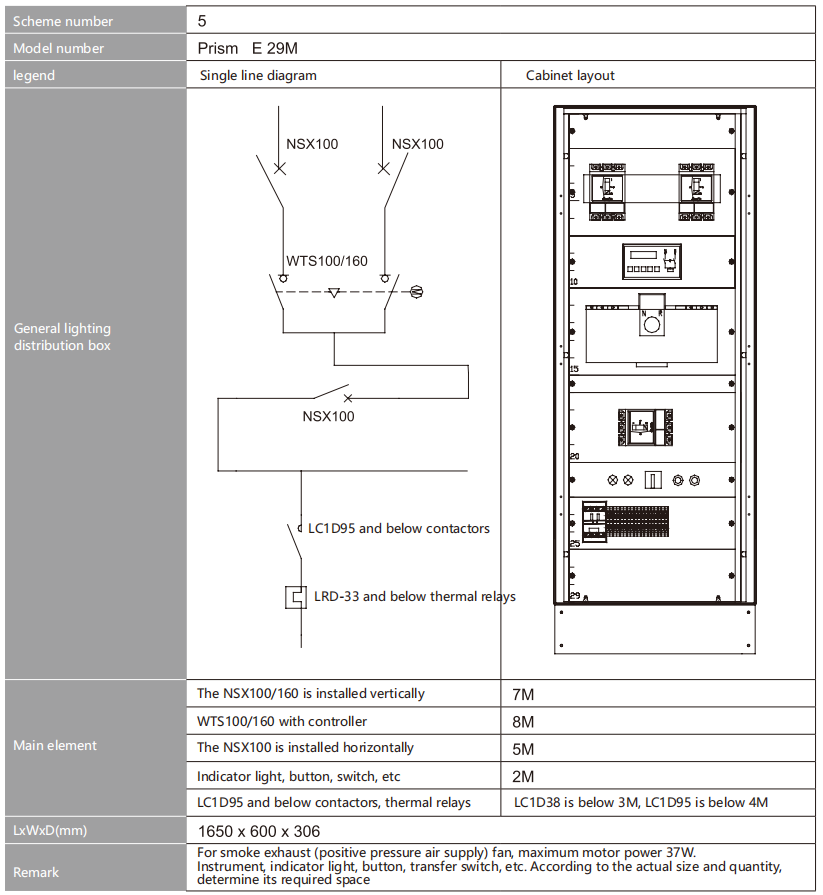

Hộp phân phối điện điều hòa

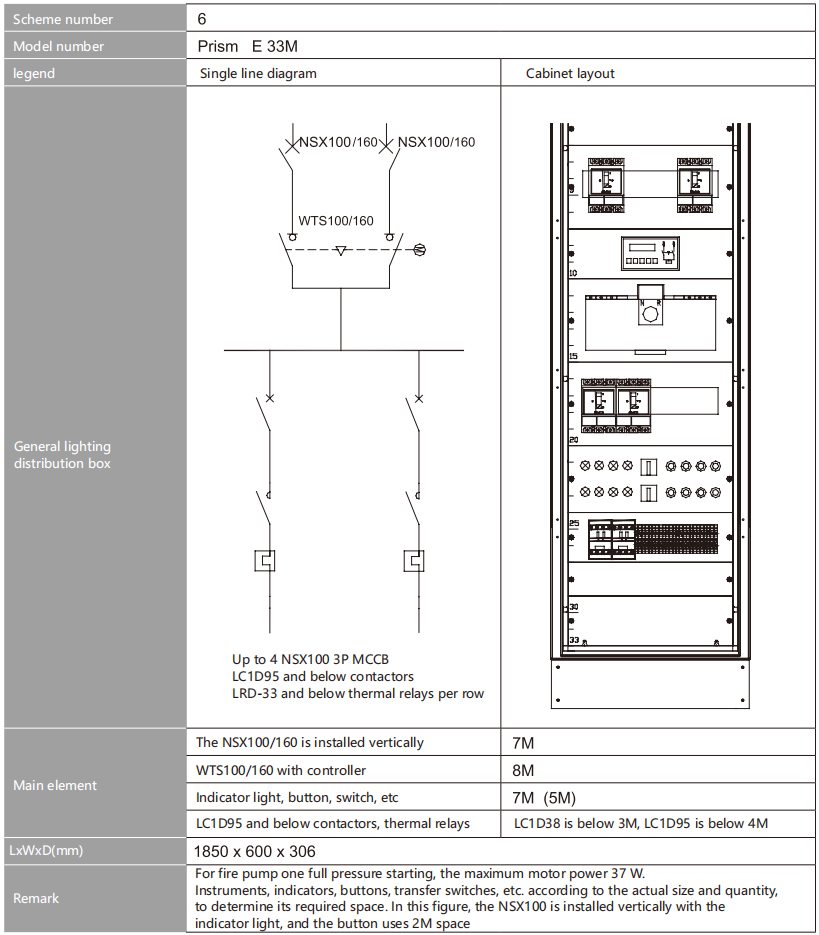

Hộp phân phối điện khẩn cấp (máy bơm)

Thiết bị phân phối điện áp thấp dòng Prism E Catalog-V1.0-EN.pdf

Số:
Số mô hình:	Lăng kính E 9M Lăng kính E 13M Lăng kính E 25M Lăng kính E 29M Lăng kính E 33M
