I. Giới thiệu: Xác định cơ sở hạ tầng điện quan trọng

Thiết bị đóng cắt bằng kim loại đại diện cho một đỉnh cao của thiết kế an toàn và kỹ thuật trong các hệ thống thiết bị đóng cắt điện áp trung bình, thường hoạt động ở các mức điện áp từ 3,3kV đến 36kV.

Được đặc trưng bởi vỏ kim loại mạnh mẽ và kiến ​​trúc ngăn cách, loại thiết bị chuyển mạch này được thiết kế dành riêng cho các ứng dụng yêu cầu an toàn nhân sự tối đa, độ tin cậy hoạt động và dễ bảo trì.

Đó là nền tảng của phân phối cung cấp điện trong môi trường trong đó sự cố hệ thống hoặc thời gian chết kéo dài mang đến những hậu quả đáng kể. Điều này làm cho thiết bị đóng cắt bằng kim loại trở thành một giải pháp không thể thiếu cho cơ sở hạ tầng quan trọng và đòi hỏi các ứng dụng công nghiệp.

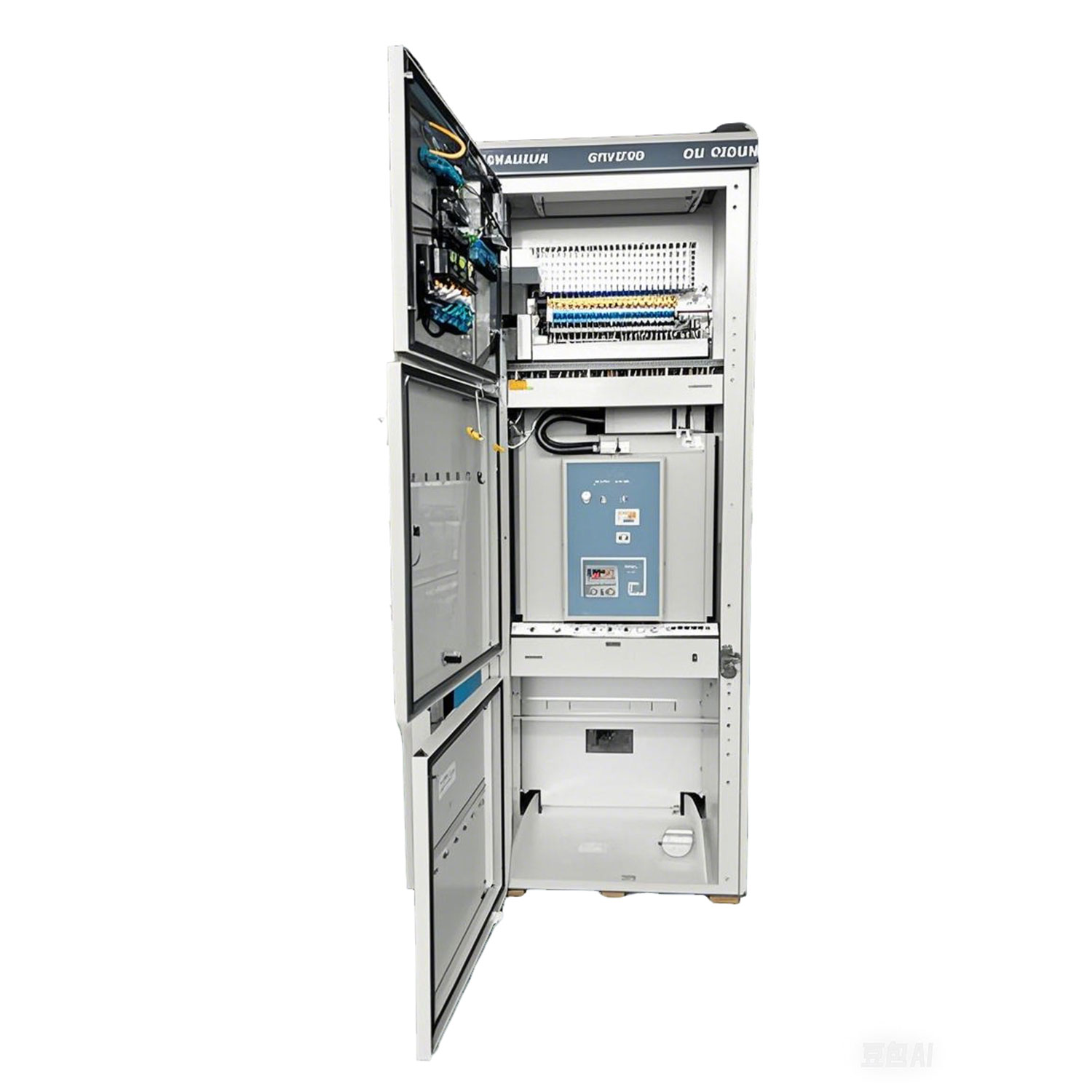

Ac kim loại kèm theo thiết bị đóng cắt

Ac kim loại kèm theo thiết bị đóng cắt

Ac kim loại kèm theo thiết bị đóng cắt

Ii. Các tính năng thiết kế chính: Kỹ thuật cho sự an toàn và khả năng phục vụ

Tính ưu việt của thiết bị đóng cắt bằng kim loại nằm trong các nguyên tắc thiết kế cơ bản của nó:

1.

Các thành phần bên trong được phân tách thành các ngăn riêng biệt, bị cô lập với các rào cản kim loại mạnh mẽ hoặc cửa chớp chống cháy. Điều này thường bao gồm:

• Ngăn ngắt mạch

• Khoang xe buýt chính

• Chấm dứt cáp / ngăn kết nối chính

• Khoang điều khiển & thiết bị điện áp thấp ( thường được tích hợp trong bảng điện điện áp thấp ** **)

• Khoang máy biến áp điện áp

• Sự cô lập này ngăn các lỗi trong một phần (như đèn flash hồ quang) lan truyền sang người khác, bảo vệ thiết bị và nhân sự, tính năng an toàn cốt lõi.

2. Thiết kế bộ ngắt mạch rút ra:

Trái tim của hệ thống thiết bị đóng cắt , bộ ngắt mạch chính, được gắn trên một chiếc xe tải có thể tháo rời. Điều này cho phép các chức năng quan trọng:

• Vị trí kết nối: Tham gia đầy đủ cho hoạt động bình thường để phân phối điện.

• Vị trí kiểm tra: rút một phần; chính Các công tắc ngắt kết nối mở mở, nhưng các kết nối điều khiển thứ cấp được duy trì. Cho phép kiểm tra an toàn các mạch điều khiển ngắt trong khi xe buýt chính được cung cấp năng lượng.

• Vị trí ngắt kết nối/rút: Loại bỏ hoàn toàn khỏi vỏ kim loại để kiểm tra, bảo trì hoặc thay thế mà không yêu cầu toàn bộ xe buýt hoặc dòng thiết bị đóng cắt phải được khử năng lượng. Điều này giảm thiểu thời gian chết.

3. Hệ thống nối đất toàn diện:

Cần thiết cho các tính năng an toàn nhân sự Tính năng , thiết bị đóng cắt kim loại kết hợp:

• Công tắc nối đất chính / Công tắc ngắt kết nối: Điểm nối đất có thể nhìn thấy để xả cáp và các phần trước khi truy cập.

• Căn cứ thứ cấp: Căn cứ hiệu quả của cấu trúc và các yếu tố có thể tháo rời.

• Xe buýt mặt đất: Xe buýt mặt đất liên tục, công suất cao chạy qua đội hình.

4. Xây dựng mạnh mẽ:

• Bao vây: Khung và bảng thép hạng nặng, thường có lớp phủ chống ăn mòn phù hợp cho môi trường công nghiệp.

• Khả năng chống hồ quang: Nhiều thiết kế phù hợp với các tiêu chuẩn kháng hồ quang nghiêm ngặt (chẳng hạn như IEEE C37.20.7 hoặc IEC 62271-200). Kỹ thuật này chỉ đạo năng lượng và huyết tương to lớn của một vòng cung bên trong khỏi nhân sự thông qua các ống dẫn được kiểm soát hoặc lỗ thông hơi giảm áp, các thiết bị bảo vệ chính.

• 'Thiết kế mặt trước chết ': Các thành phần chính trực tiếp được bảo vệ hoàn toàn.

Iii. Ưu điểm: Tại sao áo khoác kim loại lại đứng ngoài

Chọn thiết bị đóng cắt bằng kim loại mang lại lợi ích đáng kể so với các loại thiết bị đóng cắt khác ở điện áp trung bình:

1. An toàn nhân sự chưa từng có: ngăn cách, các bộ phận có thể nối được, xây dựng chống hồ quang, thiết kế phía trước và các thiết bị bảo vệ tích hợp kết hợp để cung cấp mức độ bảo vệ cao nhất có thể để vận hành và bảo trì chống lại sốc điện và nguy hiểm flash hồ quang.

2. Tăng cường độ tin cậy & thời gian hoạt động: Vỏ kim loại chắc chắn bảo vệ thiết bị điện bên trong nhạy cảm khỏi các yếu tố môi trường (bụi, độ ẩm, dao động nhiệt độ) và tác động vật lý. Sự phân biệt cũng ngăn chặn các thất bại đơn thành phần từ xếp tầng.

3. Giảm thời gian ngừng hoạt động: Tính năng Breaker rút ra là chìa khóa. Bộ ngắt bị lỗi hoặc được bảo trì có thể được hoán đổi nhanh chóng mà không cần tắt toàn bộ phần phân phối được cung cấp bởi xe buýt chính, đảm bảo cung cấp điện liên tục . Thử nghiệm ngắt thường có thể được thực hiện trong khi xe buýt vẫn hoạt động.

4. Hiệu quả bảo trì tối ưu hóa: Xóa ngăn cách cho phép bảo trì nhắm mục tiêu. Cửa chớp an toàn, vị trí kiểm tra và các điểm kiểm tra trực quan quy trình hợp lý và tăng cường an toàn trong quá trình bảo dưỡng hệ thống thiết bị đóng cắt.

5. Giá trị dài hạn & tính linh hoạt: Vỏ kim loại bền và xây dựng đảm bảo tuổi thọ. Hơn nữa, thiết kế mô -đun thường tạo điều kiện mở rộng hệ thống dễ dàng hơn hoặc sửa đổi giải pháp tùy chỉnh so với các thiết kế cũ hơn, cố định.

Iv. Các ứng dụng quan trọng: Trường hợp lớp kim loại là cần thiết

Thiết bị đóng cắt bằng kim loại là lựa chọn ưa thích cho các ứng dụng phân phối năng lượng quan trọng và đòi hỏi trong đó cung cấp năng lượng đáng tin cậy là tối quan trọng, bao gồm:

• Các nhà máy điện công nghiệp: Nhà máy sản xuất, cơ sở ô tô, nhà máy hóa chất, nhà máy lọc dầu, nhà máy bột giấy & giấy, nhà máy thép - ứng dụng công nghiệp quan trọng.

• Cơ sở hạ tầng quan trọng: Trung tâm dữ liệu ( phân phối điện đáng tin cậy ), trung tâm viễn thông, bệnh viện, sân bay, cơ sở xử lý nước, tòa nhà chính phủ.

• Tạo năng lượng & phân phối: Các nhà máy điện (thông thường và tái tạo), các trạm biến áp (tiện ích và công nghiệp), các điểm kết nối thế hệ phân tán.

• Các khu phức hợp thương mại lớn: Các tòa nhà cao tầng, trung tâm mua sắm, khuôn viên trường đại học-đòi hỏi thiết bị điện mạnh mẽ.

• Môi trường khắc nghiệt: Hoạt động khai thác, nền tảng ngoài khơi, cơ sở sản xuất dầu khí đòi hỏi bảo vệ vỏ kim loại mạnh mẽ - Một ứng dụng cụ thể đòi hỏi các tính năng an toàn cao nhất.

V. Tiêu chuẩn & chứng nhận: Khung chất lượng

Thiết kế thiết kế và sản xuất thiết kế bằng kim loại tuân thủ các tiêu chuẩn quốc tế và khu vực nghiêm ngặt đối với thiết bị đóng cắt điện , đảm bảo hiệu suất, an toàn và khả năng tương tác. Các tiêu chuẩn chính bao gồm:

• International (IEC): Sê-ri IEC 62271 ( thiết bị đóng cắt và điều khiển điện áp cao ), đặc biệt là IEC 62271-200 ( thiết bị đóng cắt và kiểm soát được bao bọc kim loại AC cho các điện áp định mức trên 1 kV và lên đến và bao gồm 52 kV). IEC 61439 (lắp ráp thiết bị đóng cắt và điều khiển điện áp thấp - phù hợp với bảng điều khiển điện ).

• Bắc Mỹ (ANSI/IEEE/UL):

• ANSI/IEEE C37.20.2 (tiêu chuẩn cho thiết bị đóng cắt khối kim loại và loại trạm ).

• IEEE C37.20.7 (Hướng dẫn thử nghiệm thiết bị đóng cắt được bao bọc kim loại trung bình cho các lỗi vũ trang bên trong-rất quan trọng để xác nhận các tính năng an toàn ).

• UL 1558 (Tiêu chuẩn cho thiết bị chuyển mạch điện áp điện áp thấp bằng kim loại -cho các phần điều khiển LV).

• Xác minh độc lập: Các nhà sản xuất có uy tín tuân theo các thiết kế hệ thống thiết kế thiết kế của họ để thử nghiệm loại nghiêm ngặt của các phòng thí nghiệm độc lập để xác nhận việc tuân thủ các tiêu chuẩn này, đặc biệt là đối với các mạch ngắn (một khía cạnh bảo vệ mạch chính ), hiệu suất điện môi và điện trở hồ quang.

Vi. Cân nhắc chính trước khi mua

Chọn đúng thiết bị đóng cắt bằng kim loại yêu cầu đánh giá cẩn thận cho ứng dụng cụ thể của bạn :

1. Các thông số điện: Xác định điện áp hệ thống, xếp hạng dòng liên tục, ngắn mạch chịu được dòng điện (KA IC) và xếp hạng gián đoạn cần thiết để bảo vệ mạch hiệu quả.

2. Yêu cầu kháng hồ quang: Điện trở hồ quang (và ở cấp độ nào - IEEE Lớp 1 hoặc 2, IEC IAC AFLR) được ủy quyền cho ứng dụng? Điều này ảnh hưởng đáng kể đến thiết kế, chi phí và các tính năng an toàn vốn có.

3. Môi trường ứng dụng: Lắp đặt trong nhà hay ngoài trời? Phạm vi nhiệt độ xung quanh, độ ẩm, sự hiện diện của bụi, khí quyển ăn mòn, yêu cầu địa chấn và độ cao ảnh hưởng đến các thông số kỹ thuật cho vỏ kim loại và thiết bị điện bên trong.

4. Không gian vật lý & Bố cục: Kích thước của dòng thiết bị chuyển mạch , cần có độ khoảng trống cần thiết để vận hành và bảo trì, phương pháp nhập cáp (trên/dưới/phía sau).

5. Tích hợp bảo vệ & kiểm soát: Chỉ định các thiết bị bảo vệ cần thiết và bảo vệ rơle (cơ điện.

6. Mở rộng trong tương lai: Xem xét tăng trưởng tải tiềm năng và dễ dàng thêm các tế bào ngắt trong tương lai vào đội hình - một yếu tố chính trong hệ thống thiết bị đóng cắt linh hoạt.

7. Lựa chọn nhà sản xuất: Ưu tiên các nhà sản xuất với ưu đãi thiết bị đóng cắt mạnh mẽ bao gồm:

• Chuyên môn về thiết kế và sản xuất thiết kế thiết kế bằng kim loại .

• Kiểm soát chất lượng nghiêm ngặt và các cơ sở thử nghiệm trong nhà.

• Chứng nhận liên quan (ISO 9001, ISO 14001, v.v.).

• Tài liệu toàn diện và hỗ trợ kỹ thuật.

• Tính khả dụng của phụ tùng và mạng dịch vụ cho thiết bị điện quan trọng này.

Vii. Kết luận: Nền tảng phân phối điện an toàn

Thiết bị đóng cắt bằng kim loại vẫn là tiêu chuẩn vàng cho phân phối năng lượng điện áp trung bình trong đó an toàn, độ tin cậy và hiệu quả hoạt động là không thể thương lượng. Sự ngăn cách được thiết kế tỉ mỉ của nó trong một vỏ kim loại mạnh mẽ, cùng với những lợi ích thực tế của thiết kế bộ ngắt mạch rút ra và các thiết bị bảo vệ tích hợp, cung cấp một mức độ bảo mật và khả năng phục vụ không thể so sánh được bởi các cấu hình khác.

Bằng cách tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt và cung cấp sự bảo vệ mạnh mẽ chống lại các mối nguy điện, thiết bị đóng cắt bằng kim loại tạo thành xương sống quan trọng của các hệ thống cung cấp điện trong các ứng dụng công nghiệp quan trọng và cơ sở hạ tầng trên toàn thế giới. Khi nhu cầu năng lượng phát triển và tiến bộ số hóa, công nghệ kết hợp kim loại tiếp tục phát triển, tích hợp giám sát và kiểm soát thông minh để đáp ứng nhu cầu của các mạng thiết bị đóng cắt điện hiện đại, kiên cường.
