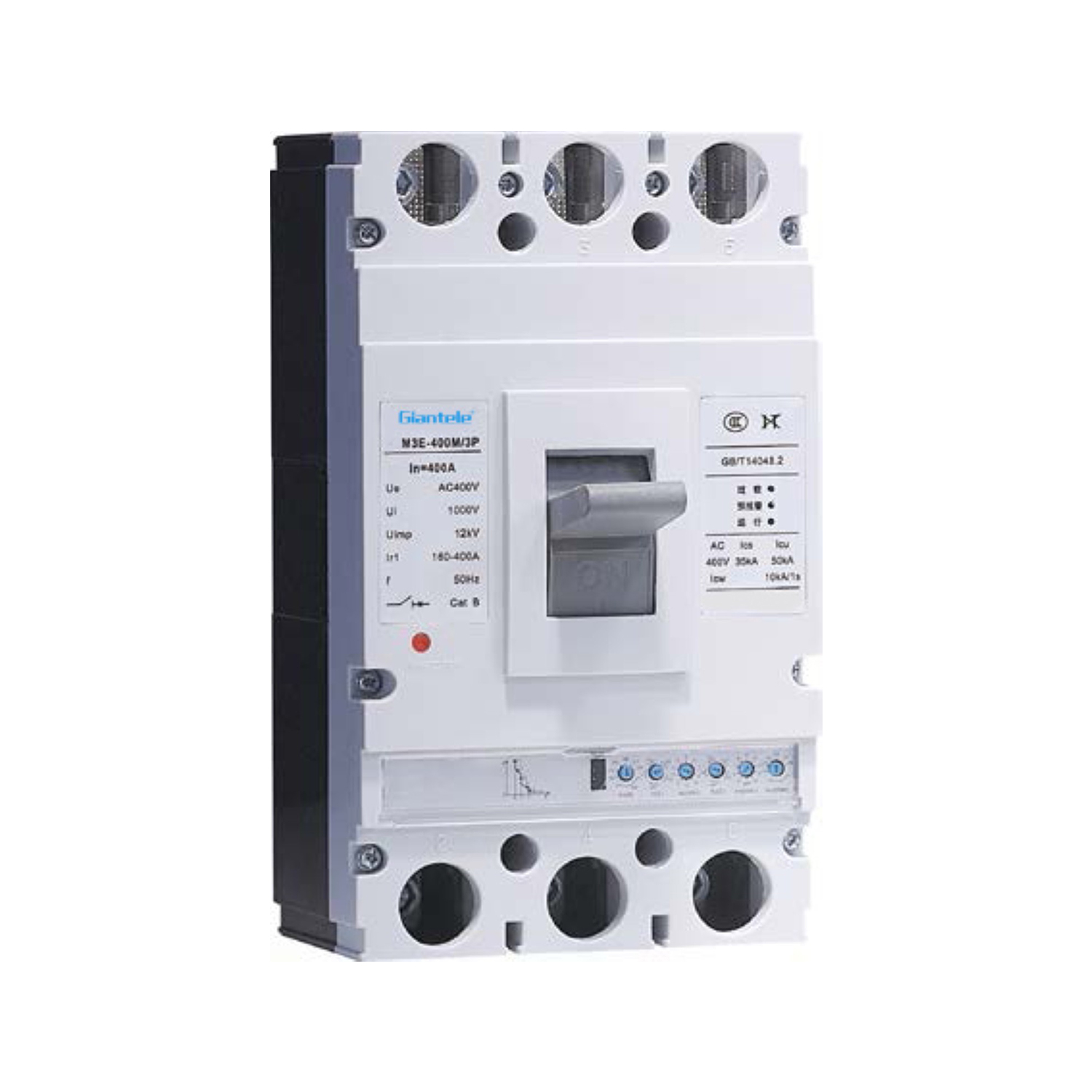

GTM3E MCCB Case Case Case Breaker

Bộ ngắt mạch trường hợp đúc điện tử là một trong những bộ ngắt mạch mới được phát triển và sản xuất bởi nhà máy của chúng tôi bằng công nghệ thiết kế và sản xuất thiết kế quốc tế. Điện áp cách nhiệt định mức của nó là 800V, phù hợp với AC 50Hz, được định mức điện áp hoạt động 400V, trong các mạch với dòng hoạt động được định mức lên tới 800A để chuyển đổi không thường xuyên và khởi động động cơ không thường xuyên. Bộ ngắt mạch có quá tải thời gian dài thời gian dài, thời gian nghịch đảo ngắn mạch, thời gian xác định thời gian ngắn, thời gian ngắn, các chức năng bảo vệ thời gian ngắn và thời gian không điện áp, bảo vệ mạch và thiết bị cung cấp điện khỏi thiệt hại. Bộ ngắt mạch có thể được cài đặt theo chiều dọc (thẳng đứng) hoặc theo chiều ngang (phẳng).


Đánh giá hiện tại:	32a 63a 100a 225a 400a 630a 800a
Giai đoạn:	3
Tình trạng sẵn có:



Tin nhắn của bạn

Mẫu:
GTM3E
Nhãn hiệu:
Giantele
Điện áp định mức:
380V, 400V, 440V
Đánh giá hiện tại:
16-800A
Moq.:
1pcs
Giai đoạn:
3/4

Tổng quan

Bộ ngắt mạch dòng còn lại của trường hợp đúc (sau đây gọi là bộ ngắt mạch hoạt động còn lại) phù hợp với AC 50Hz, điện áp định mức lên tới 400V, trong các mạch có dòng điện được xếp hạng từ 16a đến 800A. Chức năng chính của nó là cung cấp bảo vệ tiếp xúc gián tiếp chống lại cú sốc điện gây tử vong cho nhân viên. Bộ ngắt mạch hoạt động còn lại với dòng hoạt động còn lại định mức không quá 30mA cũng có thể đóng vai trò bảo vệ bổ sung cho tiếp xúc trực tiếp khi các biện pháp bảo vệ khác không thành công, nhưng không thể được sử dụng làm bảo vệ tiếp xúc trực tiếp duy nhất. Trong khi đó, nó cũng có thể được sử dụng để ngăn chặn các đám cháy điện do dòng lỗi tiếp xúc. Nó cũng có thể được sử dụng để bảo vệ các mạch khỏi quá tải và ngắn mạch, và khi chuyển mạch không thường xuyên của các mạch.

Tính năng sản phẩm

Với bảo vệ ba giai đoạn (LSI) có dòng điện và thời gian có thể điều chỉnh, hoạt động tự hỗ trợ: cung cấp thời gian dài có thể điều chỉnh (L), thời gian ngắn và bảo vệ tức thời (i) với các cài đặt thời gian và hiện tại có thể định cấu hình , được cung cấp bởi nguồn riêng của nó.
Người dùng có thể đặt và điều chỉnh đơn vị chuyến đi theo yêu cầu hiện tại tải: cho phép người dùng định cấu hình cài đặt đơn vị chuyến đi dựa trên nhu cầu hiện tại tải cụ thể.
Với chỉ định trước báo cáo và chỉ định quá tải: được trang bị chức năng cảnh báo trước báo cáo và chỉ định quá tải rõ ràng.
Tính năng chế độ phòng chống cháy trong đó quá tải kích hoạt báo động mà không bị vấp: bao gồm một chức năng chuyên dụng cho các ứng dụng dịch vụ chữa cháy trong đó điều kiện quá tải kích hoạt báo động mà không khiến bộ ngắt đi.
Một người kiểm tra chuyên dụng cầm tay được cung cấp để thuận tiện cho người dùng trong việc phát hiện các tham số bộ ngắt mạch: đi kèm với một người kiểm tra chuyên dụng, di động để tạo điều kiện dễ dàng kiểm tra và xác minh các tham số bộ ngắt mạch cho người dùng.

Môi trường làm việc áp dụng và điều kiện cài đặt:

Độ cao của trang web cài đặt sẽ không vượt quá 2.000m.
Nhiệt độ không khí xung quanh không được vượt quá +40 ° C và không thấp hơn -5 ° C, với giá trị trung bình 24 giờ không vượt quá 35 ° C (trừ khi có quy định khác trong các đơn đặt hàng đặc biệt).
Độ ẩm không khí tương đối tại vị trí lắp đặt không được vượt quá 50% ở nhiệt độ tối đa là +40 ° C. Ở nhiệt độ thấp hơn, độ ẩm tương đối cao hơn được cho phép, ví dụ, lên đến 90% ở 20 ° C. Các biện pháp đặc biệt sẽ được thực hiện chống lại sự ngưng tụ thường xuyên do sự thay đổi nhiệt độ.
Đối với các bộ ngắt mạch nhiệt đới, độ ẩm không khí tương đối không được vượt quá 95% ở ± 25 ° C.
Mức độ ô nhiễm: Cấp 3.
Danh mục cài đặt của mạch chính của bộ ngắt mạch là loại III, trong khi các mạch phụ và điều khiển không được kết nối với mạch chính là loại II.
Bộ ngắt mạch nhiệt đới sẽ chịu được ảnh hưởng của độ ẩm, sương mù muối và nấm mốc.
Bộ ngắt mạch phải được lắp đặt ở các vị trí không có nguy cơ nổ, bụi dẫn điện và các điều kiện có thể ăn mòn kim loại hoặc gây ra thiệt hại cách nhiệt.
Nó sẽ được lắp đặt ở những nơi mà không tiếp xúc với mưa hoặc tuyết.
Bộ ngắt mạch phải được cài đặt theo hướng dẫn sử dụng của sản phẩm.

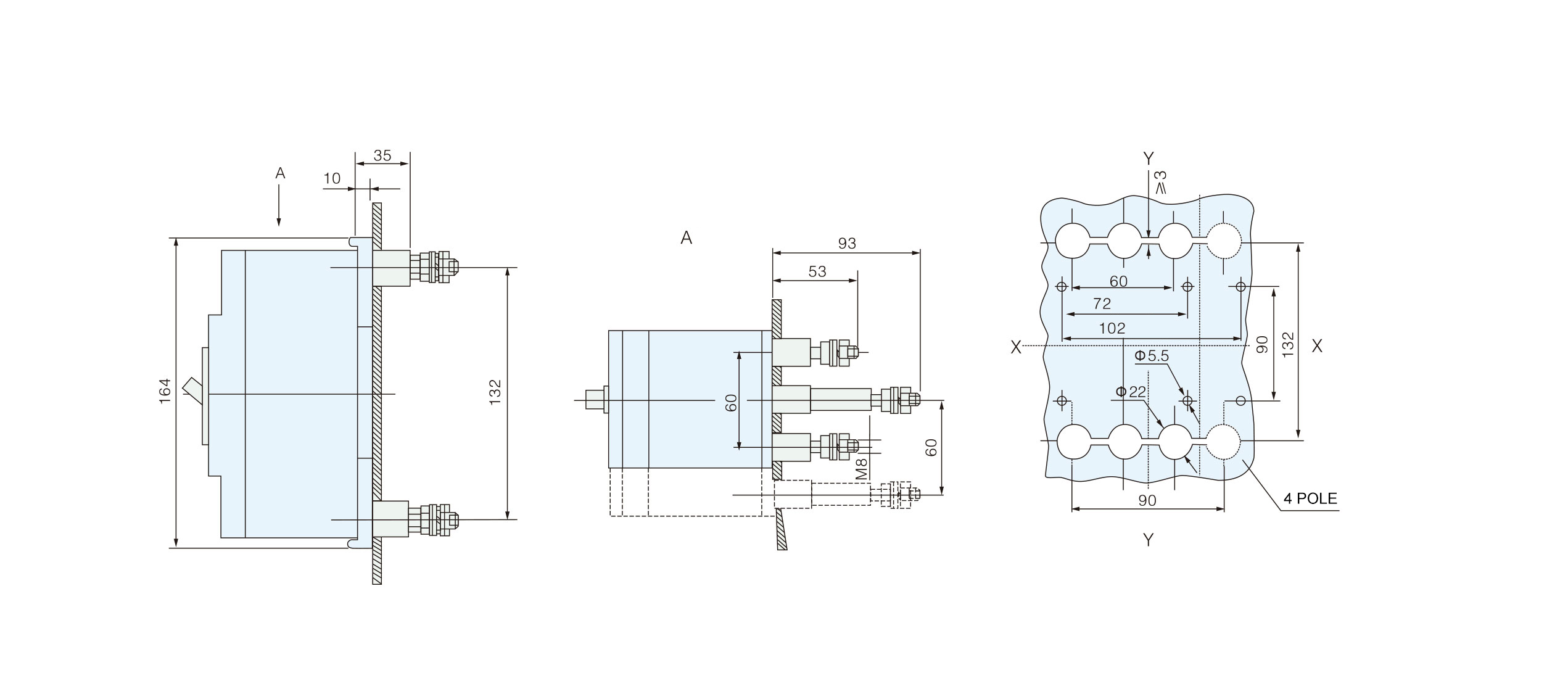

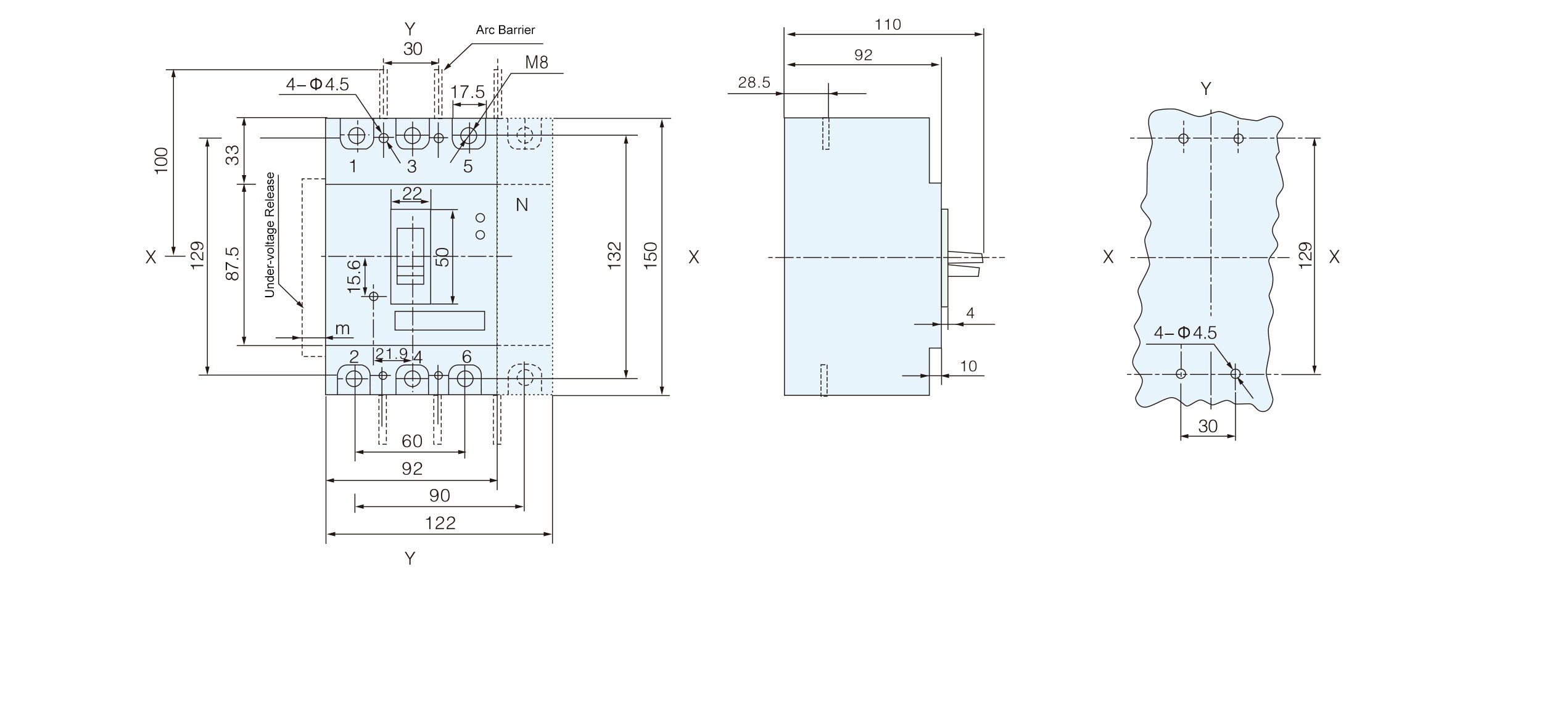

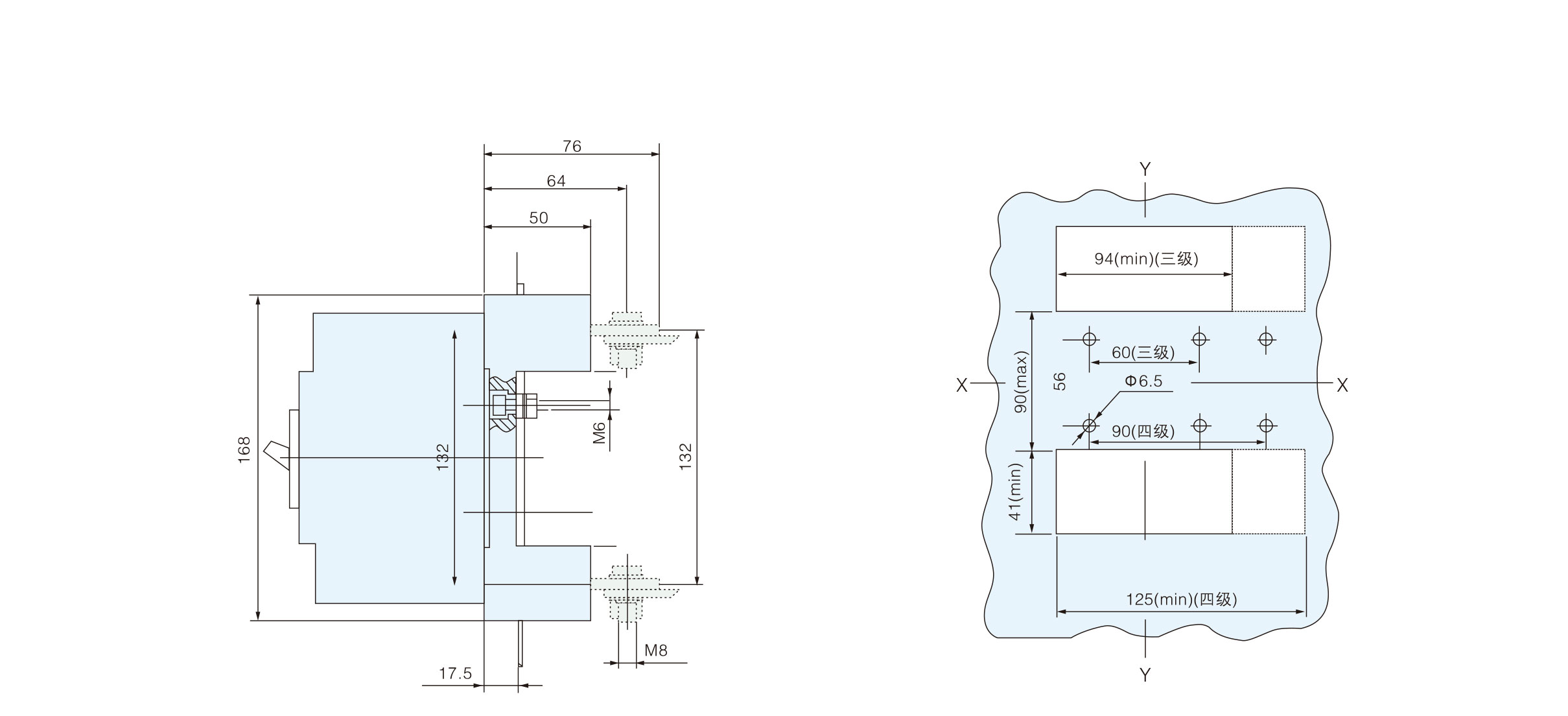

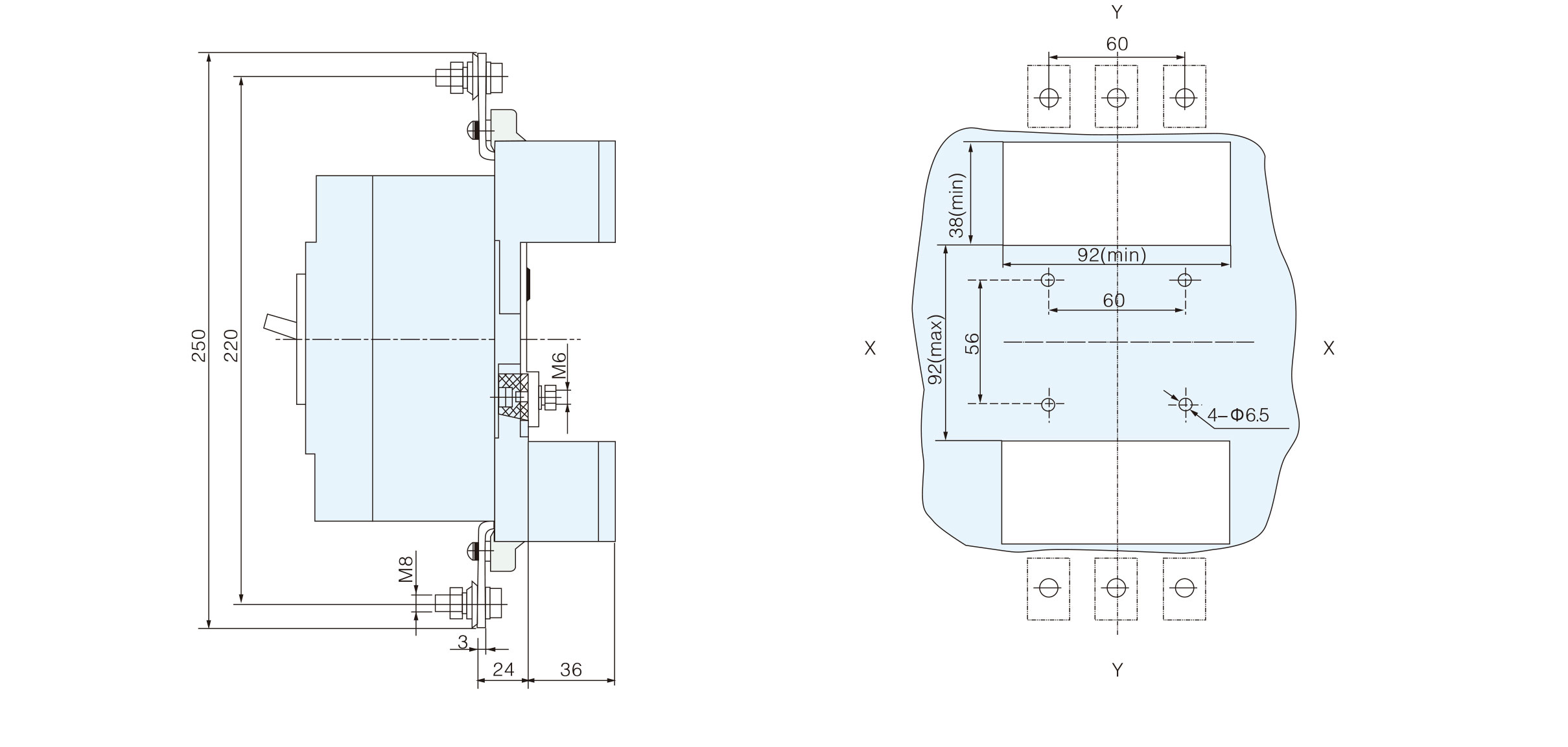

Dữ liệu kỹ thuật

Hstand hiện tại LCW (KA) 1S

Người mẫu		KJM3E-125		KJM3E-250		KJM3E-400		KJM3E-630		KJM3E-800
FRAME DIỆN ĐỘNG INM (V)		125		250		400		630		800
Phá vỡ mức độ năng lực		M	H	M	H	M	H	M	H	M	H
Xếp hạng currentlr1 (a)		32 (16,20,25,32) 63 (32), 36,40,45, 50,55,60,63) 100 (63), 65,70, 75,80,85,90 , 95,100)		225 (100.125, 140.160.180.200, 225)		400 (200.225.250 280.315, 350.400)		630 (400.420.440 460.500.530.560 600.630)		800 (630.640.660 680.700.720.740 760.780.800)
Số cực		3		3		3		3		3
Điện áp cách nhiệt định mức UI (V)		800
Điện áp hoạt động được xếp hạng UE (V)		400
Xếp hạng Impulse chịu được điện áp uimp (V)		8000
Xếp hạng khả năng phá vỡ ngắn mạch cuối cùng LCU (KA)		50	85	50	85	65	100	65	100	75	100
Xếp hạng hoạt động phá vỡ công suất phá vỡ mạch LCS (KA)		35	50	35	50	42	65	42	65	50	65
Xếp hạng hoạt động ngắn mạch Wit							5		8		10
Sử dụng thể loại			A		A		B		B		B
Khoảng cách arcing (mm)		≯50				≯100
Hiệu suất hoạt động	Sức mạnh trên (thời gian)	1500		1000		1000		1000		500
	Không có sức mạnh (thời gian)	8500		7000		4000		4000		2500

Mất điện

Người mẫu	Hiện tại (a)	Tổng số mất điện ba pha
Người mẫu	Hiện tại (a)	Hệ thống dây mặt trước và phía sau	Hệ thống dây điện
KJM3E-125	100	35	40
KJM3E-250	225	62	70
KJM3E-400	400	115	125
KJM3E-630	630	190	210
KJM3E-800	800	262	294

Yếu tố định vị khi nhiệt độ môi trường thay đổi

Người mẫu	+40	+45	+50	+55	+60
KJM3E-125	1ln	0,95ln	0,89ln	0,84ln	0,76ln
KJM3E-250	1ln	0,96ln	0,91ln	0,87ln	0,82ln
KJM3E-400	1ln	0,94ln	0,87ln	0,81ln	0,73ln
KJM3E-630	1ln	0,91ln	0,85ln	0,80ln	0,74ln
KJM3E-800	1ln	0,881ln	0,83ln	0,79ln	0,76ln

LƯU Ý: Các yếu tố phân tách ở trên đều được đo theo dòng điện được định mức của khung.

Các đặc điểm hành động thời gian nghịch đảo thời gian trì hoãn lâu dài

Hiện hành		Thời gian hành động
Phân phối điện	1.05LR1	Hành động 2hno bên trong
	1.3LR1	≤1h hành động
	2LR1	Đặt thời gian T1 (s)	INM = 100.225a				INM = 400.630.800A
	2LR1	Đặt thời gian T1 (s)	12	60	80	100	12	60	100	150
Bảo vệ động cơ	1.05LR1	Hành động 2hno bên trong
	1.2LR1	1HAction
	1.5LR1	Thời gian hành động T1 (s)	INM = 100.225a				INM = 400.630A
	1.5LR1	Thời gian hành động T1 (s)	21.3	107	142	178	21.3	107	178	267
	2LR1	Thời gian hành động T1 (s)	12	60	80	100	12	60	100	150
	7.2lr	Đặt thời gian	0.93	4.63	6.17	7.72	0.93	4.63	7.72	11.6

Ghi chú:

1. Tải thời gian hành động I ²T1 = (2LR1) ²T1 (1.2IR≤ 1

2. Tính dung sai thời gian hành động là ± 20%;

3. Thời gian trả lại không nhỏ hơn thời gian hành động 70%.

Thời gian ngắn quá dòng

Hiện hành	Thời gian hành động
IR2≤ 1≤1.5lr2	Giới hạn thời gian nghịch		L ²T1 = (1.5LR1) ²T2
1.5LR2≤1 IR3		Đặt thời gian	0.06	0.1	0.2	0.3
(Lưu ý: Tính dung sai của hành động thời gian nghịch là ± 20%)	Giới hạn thời gian	(Các) dung sai	± 0,02	± 0,03	± 0,04	± 0,06
		Thời gian trả lại (các)			0.14	0.21
